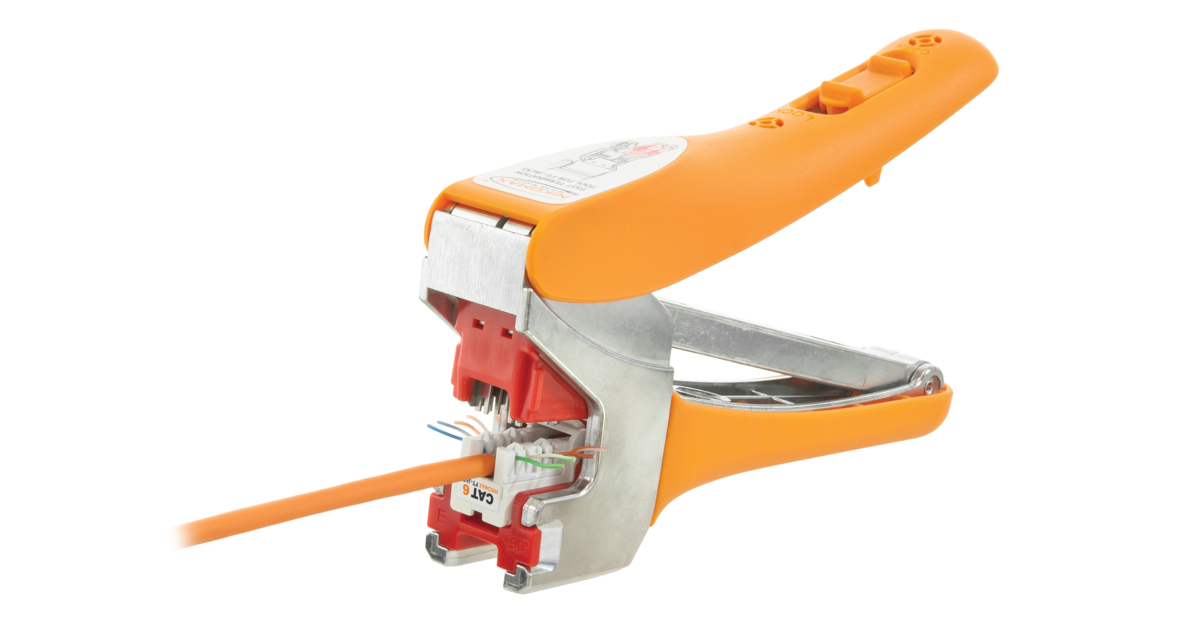

NMC-FT-TOOL от NIKOMAX

FT-TOOL – инструмент, который позволяет качественно обжать коммутационный модуль в одно нажатие.

Все дело в специальной насадке инструмента, которая спроектирована для установки в нее коммутационного модуля и снабжена ножами, обеспечивающими мгновенное и надежное врезание одновременно всех жил в IDC контакты модуля, а также удаляющими излишки проводников. Значительно быстрее ударного инструмента, не так ли?

Рукоятки, выполненные из ударопрочного пластика, обеспечивают легкость нажатия. Наличие рукояток не ограничивает свободу действий при монтаже: нет необходимости в поиске ровной поверхности, поскольку обжим удобно осуществлять навесу. Блокиратор на верхней рукоятке позволяет зафиксировать инструмент в закрытом положении.

Специально для решения Fast Termination была спроектирована линейка модулей, состоящая из трех серий (FT, ST, AN). Модули выполнены в едином дизайне, особенность которого заключается в уникальной конструкции контактной части. За основу всех серий берется серия FT, которая является стандартной в линейке.

Инструкция по применению

Продемонстрируем FT-TOOL в действии. Для этого мы берем неэкранированный кабель шестой категории, неэкранированный модуль FT и парочку инструментов: стриппер и монтажные кусачки.

Сперва зачистите кабель от оболочки стриппером примерно на 3 см, предварительно настроив глубину хода ножа. Слегка надломите кабель в месте надреза, стяните оболочку и срежьте разрывную нить монтажными кусачками.

Одно из отличий 6-й категории кабеля от 5е – наличие у первого сепаратора, который в ходе заделки необходимо удалить. Для этого немного отведите пары в стороны и аккуратно, не повредив жилы, срежьте сепаратор.

Далее берем модуль и согласно цветовой схеме разводки T568B разводим проводники, начиная с дальних пар. Ножи контактов модуля FT снабжены прорезями, удерживающими жилы, что делает процесс разводки удобнее. Максимально сохраняем скрутку пар до самой точки терминирования. Таким образом сводим влияние перекрестных наводок к минимуму.

Следующий этап заделки за FT-TOOL.

Вставьте модуль в гнездо инструмента и сожмите рукоятки. Одним нажатием мы обеспечиваем одновременную заделку и обрезку всех проводников.

Далее дело остается за малым. Закройте модуль защитной пластиковой крышкой, и монтаж можно считать законченным!

Для качественного обжима модуля требуется немного – FT-TOOL, следование инструкции, одно нажатие и минимум вашего времени.

Время – ценный ресурс. Не оставляйте попыток сберечь его, чтобы успеть намного больше.
