Не зря Интернет называют всемирной паутиной: дом, офис, производственные и общественные площадки – в настоящее время существует не так много мест, куда этот паук не протянул бы свои лапки. Начиная с 2000-х годов мастодонтом локальных сетей был одногигабитный Ethernet. Но с распространением и совершенствованием технологии увеличиваются и потребности пользователей – 1 Гбит/с больше не хватает, нужны большие скорости.
Рабочее пространство не исключение. Но вот беда: вся сеть в офисе построена на старой СКС категории 5е, а ее полная замена – удовольствие не из дешевых. Да и были бы деньги… осуществить это трудно: договориться с арендодателем, нанять рабочих, перенести офис на время ремонтных работ, которые могут затянуться на месяца – слишком много неудобных факторов.
Для решения этой проблемы была разработана технология мультигигабитного Ethernet (Multi-Gigabit Ethernet, Multi-Gig Ethernet, Multi-Gig), которая обеспечивает более высокие скорости передачи данных, чем традиционный Gigabit Ethernet (1 Гбит/с) – 2,5 Гбит/с, 5 Гбит/с и 10 Гбит/с. И что самое приятное, есть возможность не заменять кабель категории 5е – просто обновляются конечные устройства, не затрагивая кабельные линии.
По этой причине в настоящее время технология Multi-Gig набирает популярность: появляются коммутаторы, сетевые карты, сетевые хранилища.
Что такое Multi-Gig Ethernet?
Технология Multi-gigabit Ethernet была разработана альянсом производителей сетевого оборудования NBASE-T и MGBASE-Т в 2014 году в качестве альтернативы существующей Gigabit Ethernet. В 2016 консорциум Ethernet Alliance утвердил спецификацию стандарта IEEE 802.3bz. Стандарт основан на разработках технологии 10GBASE-T, но работает на более низкой частоте передачи, благодаря чему предлагает следующие возможности:
- пропускная способность 2,5 Гбит/с на расстояниях до 100 метров с применением неэкранированного кабеля cat.5е;
- пропускная способность 5 Гбит/с на расстояниях до 100 метров метров с применением неэкранированного кабеля категории 6;
- пропускная способность 5 Гбит/с на расстояниях до 100 (чаще – до 50) метров при использовании кабелей cat.5е в определенных случаях и конфигурациях развертывания;
- совместимость со стандартами 100BASE-TX (100 Мбит/с), 1000BASE‑T (1 Гбит/с), 10GBASE-T (10 Гбит/с);
- совместим со всеми стандартами технологии передачи питания по кабелю (PoE 802.3af, PoE+ 802.3at и PoE++ 802.3bt).
Производители активного сетевого оборудования уже выпускают коммутаторы с поддержкой стандарта IEEE 802.3bz по приятной цене. Это означает, что для компаний, не имеющих возможность замены кабелей в существующей СКС, существует недорогое решение для увеличения пропускной способности каналов связи минимум в 2,5 раза.
В новой линейке коммутаторов бренд GIGALINK готов представить решения с поддержкой мультигигабитных портов.
Область применения мультигигабитных коммутаторов
Приведем несколько основных примеров.
- Увеличивается парк оборудования и количество рабочих мест, но имеющегося к серверам доступа с пропускной способностью 1Гбит/с пользователям уже не хватает.
- Компания имеет в своем арсенале системы хранения данных (СХД), скорость доступа к ресурсам которой необходимо существенно увеличить.
- На установленном IP-видеонаблюдении происходят задержки и потери пакетов данных в связи с увеличением видеопотока с коммутаторов, к которым подключены камеры видеонаблюдения (такое может случиться при увеличении количества камер или замене на новые с более высоким разрешением). Достаточного ранее потока в 1Гбит/с перестало хватать.
- Обновление или расширение системы Wi-Fi, как и в примере с видеонаблюдением, увеличивает сетевой поток с точек доступа и коммутаторов.
Таким образом, если у вас возникают перегрузки, замедленная передача данных или имеются “узкие” места в сети, то переход на мультигигабитные коммутаторы может повысить не только производительность системы, но и улучшить взаимодействие с пользователями.
...5 коммутаторов сетевого уровня L3. У всех моделей имеются порты для подключения консольного кабеля, который поставляется совместно, а также индикация состояния питания, основных и аплинк портов.
Коммутаторы представляют собой черный металлический корпус для защиты наполнения от повреждений, имеют перфорацию корпуса по бокам и активное охлаждение, а также установочный комплект для монтажа в стойку или шкаф 19”.
Модели обладают более высокой пропускной способностью и надежностью благодаря более 200 000 часов наработки на отказ до первого серьезного сбоя – коммутатор проработает десятки лет, прежде чем “зависнет”.
Новые коммутаторы представлены двумя сериями: G302 и G305
Серия G302
Серия G302 состоит из трех моделей: 12TC, 30TC и 54TC.
В зависимости от модели, на передней панели располагаются 8, 24 и 48 Ethernet-портов, поддерживающих скорость 100/1000/2500 Мбит/с. Касательно количества портов SFP+ с поддержкой скорости 1000/10000 Мбит/с: 12TC и 54TC имеет таких 4 порта, в то время как 30ТС – 6. Вдобавок, модель 54TC обладает 2 портами QSFP+ с поддержкой скорости 40000 Мбит/с, что обеспечивает передачу данных с высокой плотностью, экономичностью и низким энергопотреблением – отличное решение для любой ЦОД.

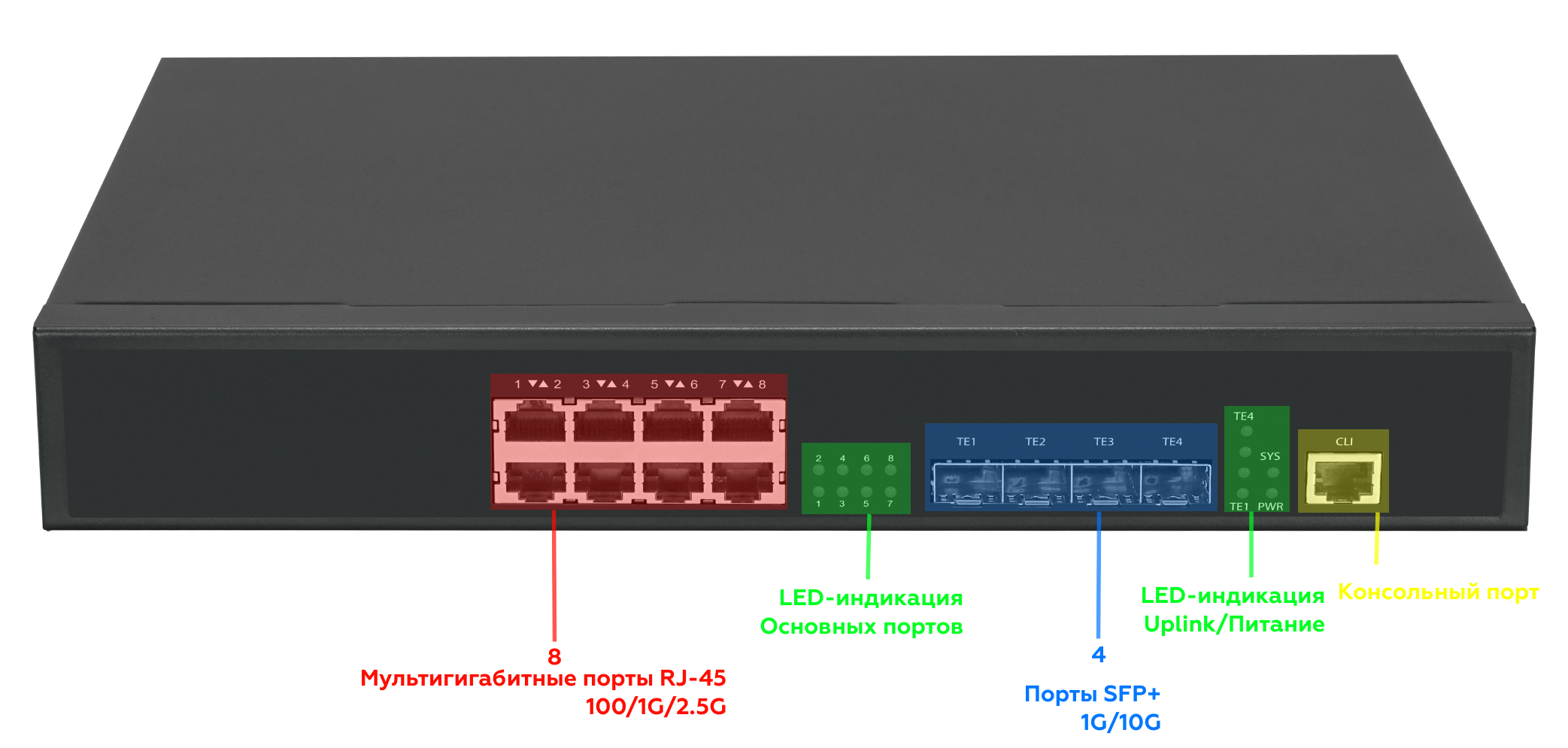

GL-SW-G302-12TC

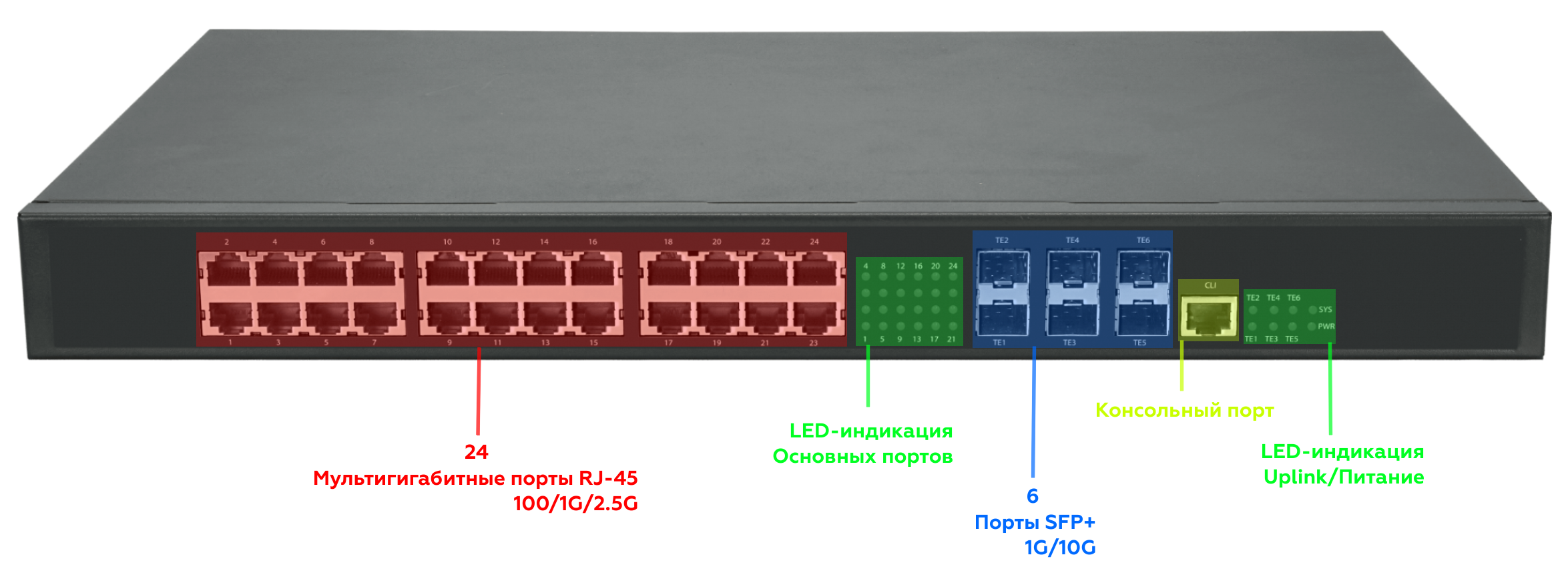

GL-SW-G302-30TC

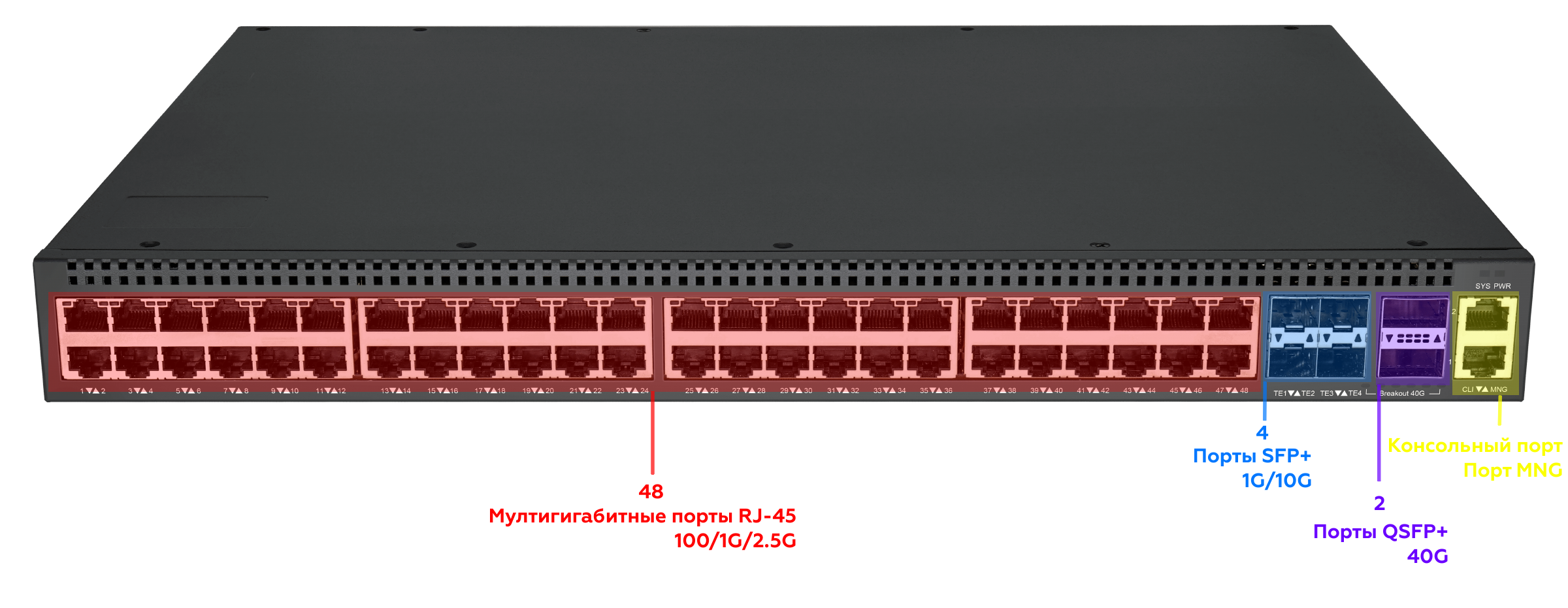

GL-SW-G302-54TC
| Характеристики | GL-SW-G302-12TC | GL-SW-G302-30TC | GL-SW-G302-54TC |
|---|---|---|---|
| Тип основных портов | Multigigabit Ethernet RJ45 | Multigigabit Ethernet RJ45 | Multigigabit Ethernet RJ45 |
| Количество основных портов | 10 | 24 | 48 |
| Тип Uplink портов | 10GigabitEthernet SFP+ | 10GigabitEthernet SFP+ | 10GigabitEthernet SFP+, 40GigabitEthernet QSFP+ |
| Количество Uplink портов | 4 | 6 | 4 SFP+, 2 QSFP+ |
| Пропускная способность | 120 Гбит/с | 240 Гбит/с | 480 Гбит/с |
| Энергопотребление | < 35 Вт | < 48 Вт** | < 200 Вт Резервирование 1+1* |
| * Модель коммутатора GL-SW-G302-54TC комплектуется двумя блоками питания с “горячим” резервированием. ** Модель доступна под заказ с двумя предустановленными блоками питания (48Вт+48Вт). |
|||
Серия G305
Серия G305 состоит из двух моделей (12P и 30P) и поддерживает технологию PoE.
Использование данных коммутаторов является хорошим решением «на вырост», когда планируется развитие сети. К ним возможно подключить как простые устройства на 100 Мбит\с, современные устройства на 1Гбит\с или 2.5Гбит\с, так и сервер или СХД через порты 10Гбит\с SFP+.
На передней панели коммутатора 12P расположились 8 Ethernet-портов, поддерживающих скорость 100/1000/2500 Мбит/с и работу PoE-стандарта 802.3bt. В то время, как у модели 30P из 24 Ethernet-портов 8 поддерживают работу PoE-стандарта 802.3bt и 16 – стандарта 802.3at/af. Как и в случае с серией G302, модели 12P и 30P в своем арсенале имеют 4 и 6 портов SFP+ с поддержкой скорости 1000 и 10000 Мбит/с соответственно. Аналогичны им и индикация состояния портов и порт подключения консольного кабеля RJ45.
GL-SW-G305-12P

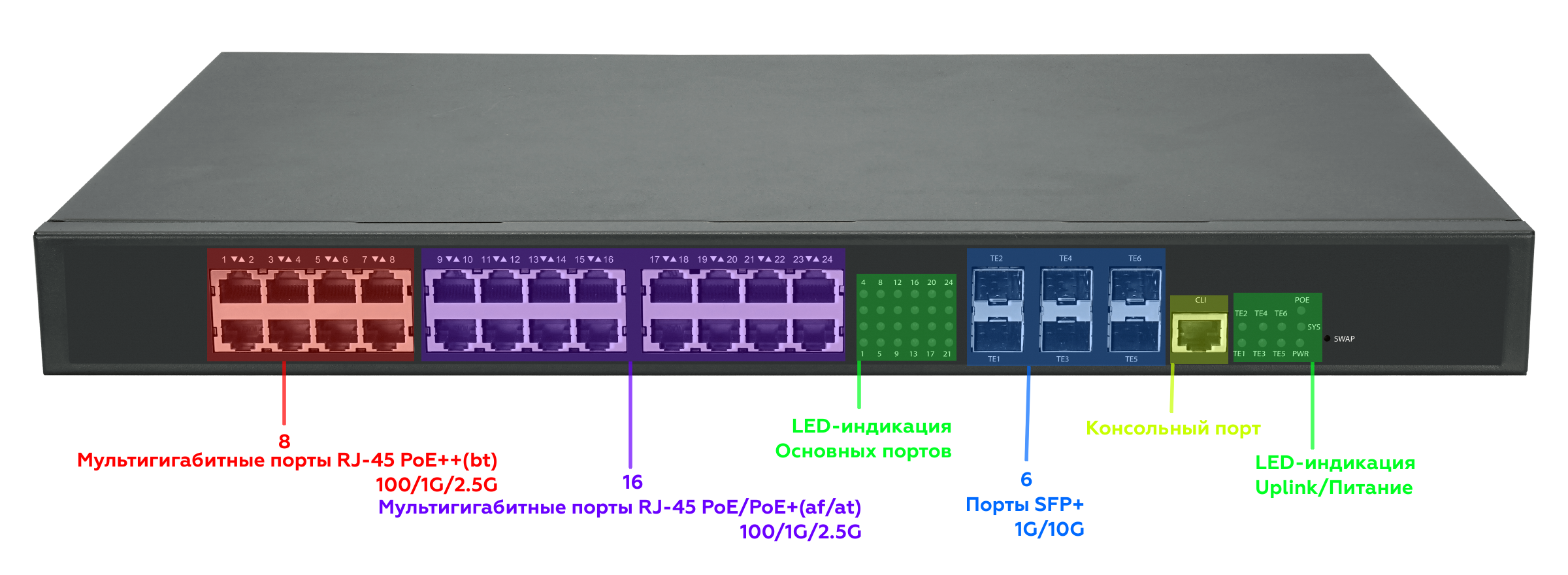

GL-SW-G305-30P
| Характеристики | GL-SW-G305-12P | GL-SW-G305-30P |
|---|---|---|
| Тип основных портов | Multigigabit Ethernet RJ45 | Multigigabit Ethernet RJ45 |
| Количество основных портов | 10 | 24 |
| Тип Uplink портов | 10GigabitEthernet SFP+ | 10GigabitEthernet SFP+ |
| Количество Uplink портов | 4 | 6 |
| Стандарт PoE | 802.3af/at/bt | 802.3af/at/bt |
| PoE бюджет, Вт | 370 | 740 |
| Пропускная способность | 120 Гбит/с | 240 Гбит/с |
| Энергопотребление, Вт | <400 Вт | <780 Вт |
Функционал
Поддержка сервисов разного уровня модели OSI
В сравнении коммутаторов уровня 2 и уровня 3 последний выигрывает — он способен оперировать IP-адресами отправителей и получателей информации и строить оптимальные маршруты передачи данных.
Данный функционал позволяет осуществлять видеонаблюдение и видеоконференции высокой четкости благодаря поддержке протоколов многоадресной маршрутизации, метода передачи данных всем абонентам, зарегистрированным в группе, одной рассылкой. В одноадресной маршрутизации (OSPF, RIP) данные передаются в соотношении 1:1, а в многоадресной – от одного к множеству клиентов.
Полная поддержка маршрутизации сетевого уровня 3 и большая емкость таблицы маршрутизации удовлетворяют потребностям множества сетевых соединений и позволяют создавать сверхбольшие локальные, корпоративные и промышленные частные сети.
Поддержка технологий и протоколов работы с IPv6
IPv6 — это 6-я версия интернет-протокола, которая используется на уровне IP-пакета протоколов TCP/IP для идентификации каждого устройства, подключенного к Интернету. Он совершеннее протокола IPv4, так как решает проблему исчерпывания пула свободных IP-адресов, которая была в предыдущей версии. IPv6 также предлагает несколько других преимуществ, включая улучшенные безопасность, производительность и более эффективную маршрутизацию.
Коммутаторы поддерживают полный набор протоколов для работы с IPv6, что позволяет использовать следующие функции:
- обнаружение соседей IPv6 (Neighbor discovery), ICMPv6, обнаружение MTU пути (path MTU discovery), автоназначение IP-адресов (DHCPv6) и т.д.;
- управление устройствами и контроль служб благодаря протоколам Ping, Traceroute, Telnet, SSH, ACL и т.д.;
- многоадресную рассылку IPv6, обеспечивающую комплексные решения IPv6 уровня 2 и 3 (MLD, MLD snooping, RIPng, OSPFv3, BGP4+);
- технологию для обеспечения плавного перехода от сети IPv4 к сети IPv6 (6to4, ISATAP tunnel).
Технологии безопасности
Принципы работы коммутаторов Ethernet, а также протоколов ARP и DHCP*, использующих широковещательные рассылки, разработаны много лет назад. В основе этих подходов — доверие участников сетевых взаимодействий друг к другу, что в сегодняшних реалиях неприемлемо.
* Протокол определения MAC-адреса другого компьютера по известному IP-адресу и протокол автоматического получения IP-адреса компьютера и других параметров.
Теперь, усовершенствовав дизайн аппаратной инфраструктуры, коммутатор реализует основанное на уровнях безопасности расписание проверки пакетов данных и их защиту, предотвращает широковещательный шторм или атаки большим трафиком, а также поддерживает защиту командной строки на основе разных уровней доступа для управления коммутатором.
С точки зрения безопасности коммутаторы имеют такие улучшенные механизмы аутентификации, как Radius и TACACS+. Еще одним преимуществом станет поддержка аутентификации открытым текстом или MD5 для соответствующих протоколов маршрутизации и одноадресная переадресация обратного пути (uRPF), которая может эффективно контролировать некорректно функционирующие сервисы.
А чтобы ваша сеть стала ещё более защищенной, в список функций коммутаторов входит детальное обследование и фильтрация пакетов управления и данных.
Виртуальное стекирование BVSS
Все модели поддерживают систему виртуального стекирования (BVSS), которая может объединить от 2 до 16 коммутаторов в единое логическое устройство, стек, с одним IP- и MAC-адресом. Их объединение позволит распределить нагрузку на сеть и тем самым увеличить производительность. А за счет кольцевой топологии увеличивается надежность по сравнению с автономными физическими устройствами.
Для сборки стека не требуются специальные кабели и использование стековых интерфейсов. Он собирается с помощью DAC AOC кабелей или обычных SFP/SFP+/QSFP+/QSFP28 модулей через Uplink порты.
Поддержка технологии PoE++
Серия G305 поддерживает не только стандарты PoE (IEEE 802.3af) и PoE+ (IEEE 802.3at), но и стандарт PoE++ (IEEE 802.3bt), который обеспечивает увеличенное питание до 90 Вт на порт, позволяя подключать более требовательные к питанию устройства.
Коммутаторы позволяют осуществлять ручное и динамическое управление питанием PoE на порт, а также подачу питания без прерываний при перезагрузке коммутатора.
Представленные решения отлично подойдут для апгрейда существующей 1-гигабитной сети без перепрокладки кабелей и для ускорения пересылки больших объемов данных с серверами и системами хранения данных. В свою очередь модели, поддерживающие PoE, подойдут для раскрытия потенциала современных точек доступа Wi-Fi 6 и позволят получить требуемую для них скорость свыше 1Гбит/с в малых и средних предприятиях, образовательных, медицинских учреждениях и корпоративных сетях.
