Одним из необходимых элементов телекоммуникационного шкафа является устройство, способное обеспечить непрерывность электроснабжения при отключении сетевого напряжения. Простыми словами, источник бесперебойного питания, или ИБП.
А каким образом происходит монтаж ИБП в серверную стойку? Оборудование не имеет в своей конструкции слоты для монтажа, да и его вес может достигать более 60 кг – поставь его на другое устройство, то печальных последствий не избежать. Поэтому для крепления ИБП рекомендуется использовать монтажные рельсы.
Монтажные рельсы – это регулируемые направляющие, предназначенные для размещения в телекоммуникационных шкафах габаритного и тяжелого 19“ оборудования, такого как ИБП, батарейные блоки, розетки PDU. Они обеспечивают максимально надежную установку и жесткую фиксацию оборудования в шкафу.
А еще монтажные рельсы способствуют эффективной циркуляции воздуха сквозь устанавливаемое оборудование. Этим предотвращается чрезмерный нагрев, приводящий к преждевременному старению компонентов, ранним сбоям в работе системы и представляющий опасность возникновения пожара как внутри серверного шкафа, так и в его локальной среде.

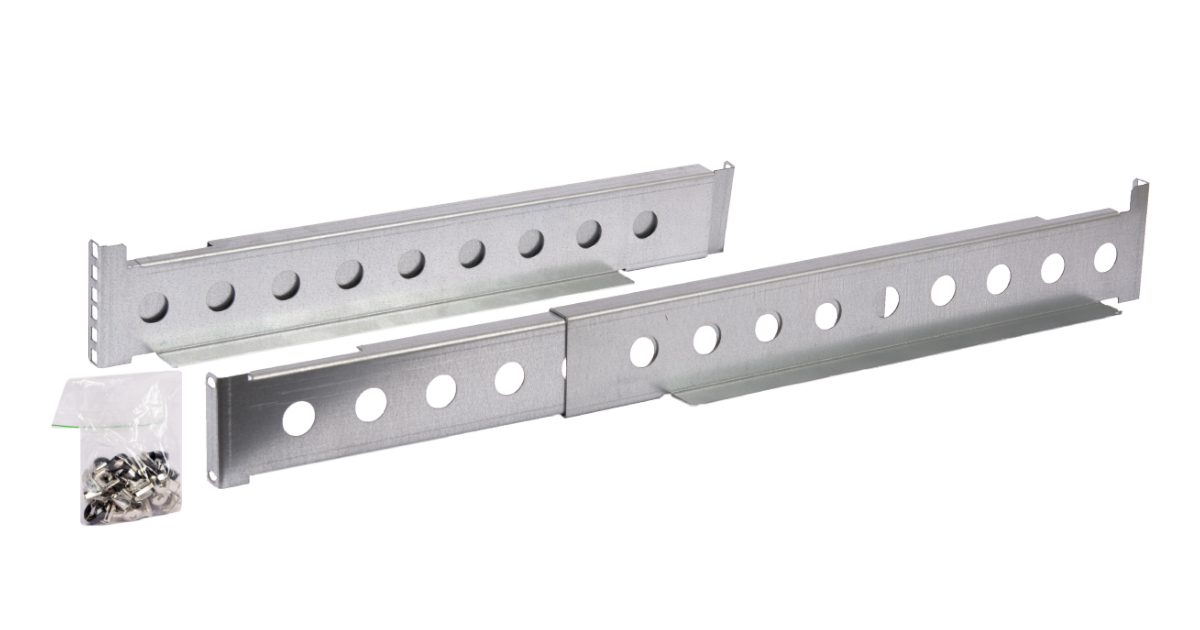

Направляющие GIGALINK состоят из двух раздвигающихся частей, что позволяет использовать их при изменении полезной глубины шкафа. Сам комплект изготовлен из высокопрочной стали и способен выдержать вес оборудования совместно с аккумуляторными батареями (АКБ), суммарно до 100 кг.
| Характеристики | GL-UPS-OL-RKIT-320 | GL-UPS-OL-RKIT-520 |
|---|---|---|
| Диапазон регулировки точек крепления/ монтажная глубина, мм | 320-530 | 520-930 |
| Максимальная грузоподъемность, кг | 100 | 100 |
| Высота, U | 2 | 2 |
А ТЕПЕРЬ ПРИСТУПАЕМ НЕПОСРЕДСТВЕННО К МОНТАЖУ
1. Подготовка оборудования и рабочего места
Чтобы монтаж был наиболее удобным, быстрым и качественным, необходимо заранее организовать и подготовить все его элементы. В нашем случае мы использовали:
- Источник бесперебойного питания Line-Interactive GL-UPS-LI011/2*9a
- Монтажный комплект GL-UPS-OL-RKIT-520
- Телекоммуникационная стойка с глубиной 800 мм
- Инструменты и средства индивидуальной защиты рук (перчатки)
В состав монтажного комплекта уже входят телескопические направляющие и крепежный комплект (винт, шайба, гайка), так что нет необходимости в покупке дополнительных деталей для объединения конструкций.
2. Монтаж направляющих в стойку
На этом этапе воспользуемся крестовой отверткой, предварительно отрегулировав направляющие по максимальному расстоянию между направляющими шкафа. Важно определиться – на какие юниты (U) мы установим направляющие. Для этого необходимо учесть высоту размещаемого на них оборудования. В нашем случае высота ИБП составляет 2U.
3. Фиксация горизонтальных направляющих
Закрепляем монтажные рельсы с двух сторон – спереди и сзади – на вертикальные направляющие стойки с помощью винтов.
Рельсы установлены и надежно зафиксированы!
4. Установка комплектных креплений на корпус ИБП
Следующим шагом нам необходимо подготовить оборудование к установке в стойку с помощью крепежного набора на корпус ИБП.
Обратите внимание на обозначения, которые нанесены на монтажные крепления: L – Left, R – Right. Это поможет пользователю избежать ошибок при монтаже, в противном случае вы не сможете зафиксировать ИБП на направляющих – крепежные отверстия не совместятся.
Для фиксации креплений на корпус мы также используем комплектные винты от ИБП. Подготовительный этап с ИБП можно считать завершенным, как только крепления будут установлены на корпус.
5. Размещение ИБП в стойку
Крепления имеют специальные зацепы для пальцев, с помощью которых удобно перемещать ИБП по горизонтальным направляющим. Далее мы устанавливаем ИБП на направляющие и переходим к финальной стадии монтажа – фиксации оборудования в стойке.
Для этого необходимо совместить отверстия на креплениях ИБП с отверстиями на горизонтальных направляющих. И всё это надежно зафиксировать винтами из того же комплекта.
Мы наглядно продемонстрировали полный этап монтажа от установки направляющих до фиксации конечного оборудования в стойке. Таким способом возможно надежно и жестко зафиксировать любое габаритное 19-дюймовое оборудование.
