Вы замечали, что угол обзора творит чудеса? Стоит взглянуть на проблему с другой стороны, с другого ракурса, как в голову приходят совершенно иные решения, возможно, претендующие на роль лучших из имеющихся.
А что если попробовать подключить патч-корд в патч-панель под другим углом? Появятся ли тогда дополнительные возможности? Однозначно, да! Конечно, со стандартными панелями, сколько не пытайся, такой фокус не пройдет. И незакрытый вопрос подтолкнет к поиску нужного решения, например, другого типа панелей – углового.

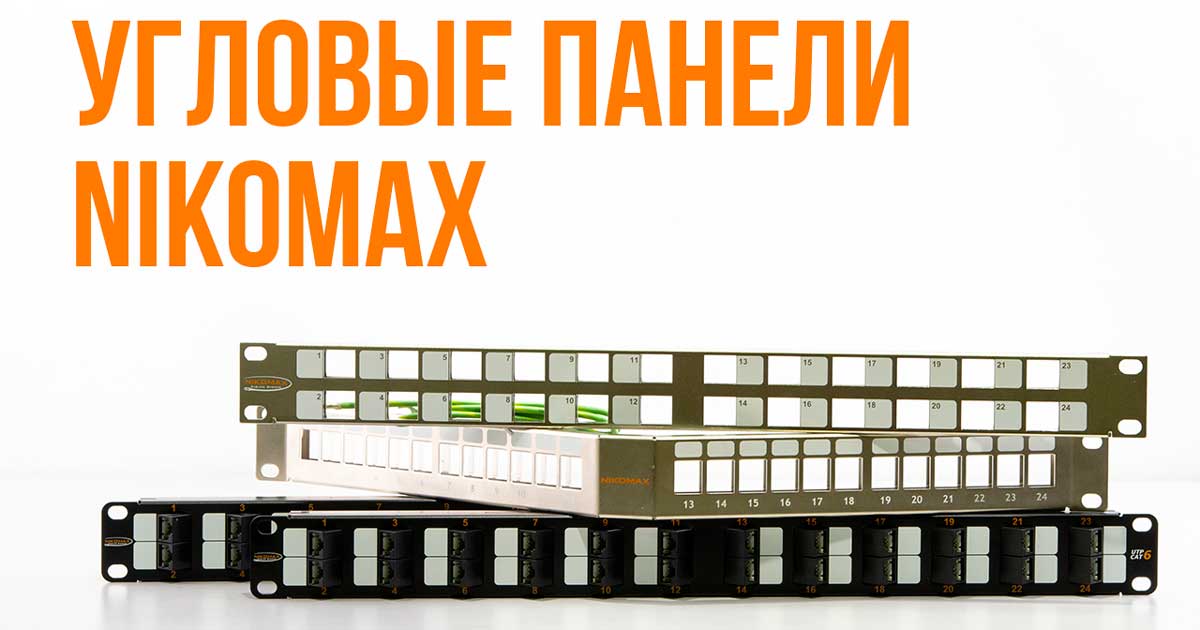

В гонке за наиболее подходящими вариантами NIKOMAX предлагает рассмотреть несколько своих решений, среди которых непременно найдется та самая угловая панель, что поможет преобразить любую СКС. Сделанные с любовью и продуманные до мелочей – именно им посвящается данная статья.
К коммутационным панелям в сфере информационных технологий проявляется особое отношение, ведь именно они определяют структурированную кабельную систему. По кирпичикам сетевую инфраструктуру здания выстроят, все подсистемы объединят да приятный глазу порядок в телекоммуникационных шкафах и стойках организуют. С ними все по своим полочкам и так спокойно. Просто представьте хаос без их использования – бррр…
Угловые же панели, сохраняя все функции классических панелей, имеют одну отличительную особенность – возможность подключения патч-кордов под углом и выведения их в стороны и сразу на вертикальные органайзеры. Но что это дает?
Лицевая сторона
Во-первых, отпадает необходимость в использовании горизонтальных кабельных органайзеров, что дает экономию как финансов, так и места в шкафу, предоставляя больше простора для действий. Во-вторых, радиус изгиба шнура и нагрузка на него становятся меньше, а соответственно продолжительность срока службы – больше.
Наши герои, как и все панели, в первую очередь делятся по типу конструкции: на печатной плате (фиксированные) и наборные (модульные).
Угловые фиксированные панели
Угловые фиксированные панели внешне немного отличаются своими габаритами. Дополнительные объемы им придает механизм передачи сигнала от кабеля последующим элементам цепочки. В его основе лежит печатная плата – пластина с напечатанным на ней медным по зеленому специальным рисунком, что будет приводить весь механизм в действие.
С определенным принципом на пластину устанавливаются универсальные IDC-контакты типа 110/Krone, что позволяют при заделке жил использовать как ножи типа Krone, так и 110-го типа.
Один удар - 4 жилы
Разводка проводников осуществляется согласно двум стандартам (T568А и T568В), цветовые схемы которых расположены также на тыльной стороне панели в качестве подсказки. А чтобы процесс был максимально удобным, IDC-контакты снабжены прорезями, прочно удерживающими проводники в своих владениях.
Для бережной организации входящего кабеля в комплекте к панели предусматриваются съемный кабельный органайзер, а также нейлоновые стяжки для фиксации.
Лицевая часть панели полностью и на выгодных условиях арендована под порты RJ45, поправочка, угловые порты RJ45.
Каждый юнит насчитывает 24 пронумерованных порта в два ряда, чтобы равномерно распределить шнуры по периметру: 12 портов смотрят вправо, столько же – влево. На контакты портов нанесено золотое покрытие в 50 мкд, что обеспечивает не менее 750-ти циклов подключения шнуров.
На панели также предусмотрены дополнительные площадки для маркировки, чтобы администрирование сети было значительно проще.
Что касается материала изготовления панелей, им является высокопрочный, негорючий черный пластик с присвоенной ему категорией V-0 (согласно стандарта UL 94).
Модельный ряд включает два решения высотой 1U для монтажа в 19" шкаф или стойку: панели NMC-RP24UD2-AN-1UBK (кат.5е) и NMC-RP24UE2-AN-1U-BK (кат.6) неэкранированного исполнения. Кстати, все необходимые крепежи для крепления, а также и инструкция по монтажу идут в комплекте.
Кабель в надежных руках
Этапы монтажа
Первый этап – хорошенько подготовиться к следующим: окружить себя всеми необходимыми инструментами, создать воодушевляющую атмосферу и зачистить все необходимое количество кабеля.
Второй и самый ресурсозатратный – терминирование жил в IDC-контактах. Используйте инструмент для одновременной заделки сразу нескольких проводов: он надежно врезает жилы и значительно ускоряет процесс. Для придания этапу завершающей нотки рассредоточьте кабели по органайзеру и закрепите их стяжками.
Третьим шагом становится установка самой панели в шкаф или же стойку. Используйте крепежи, идущие в комплекте.
Четвертый этап, заключительный – подключение патч-кордов и закрепление их на вертикальных органайзерах.
Фиксированные панели имеют законченную конструкцию: даже если какие-то порты будут пустовать, это не нарушит эстетичности всего шкафа. Панели также являются экономически эффективным решением, не требуя дополнительных расходов на коммутационные модули. Тем не менее, в случае выхода из строя одного из портов, исправить поломку будет значительно сложнее, нежели у следующего типа панелей – наборного.
фиксированная панель
под угловые модули
наборная панель
Угловые наборные панели
Наборные угловые панели представляют собой конструкции с отверстиями - гнездами, под коммутационные модули. Такой тип панелей хорош своей гибкостью (а быть гибким нынче качество полезное), другими словами, возможностью сочетать модули различных категорий и исполнений на одном конструктиве.
Честь наборных угловых панелей NIKOMAX защищают две модели: NMC-RP24-BLANK-AN-1U-MT и недавняя новинка NMC-RP24-BLANK-AG-1U-MT. Панели экранированные и при стандартной высоте 1U вмещают 24 модуля. Корпуса обеих моделей изготавливаются из стали 1,5 мм, поверх которых нанесен слой никеля. Благодаря гальванизации никелем продукт получает уйму полезных свойств, в числе которых высокая коррозийная стойкость, прочность, лучшее экранирование от электромагнитных помех. Более того, улучшается связь с неокрашенными направляющими шкафа, и, что немаловажно, панель приобретает изысканный серебристый перелив.
Несмотря на схожее начало описаний, угловые наборные панели NIKOMAX внешне несколько отличаются. NMC-RP24-BLANK-AN-1U-MT предназначена для использования в сочетании с коммутационными модулями NIKOMAX серии AN. Помимо того, что заделка модулей осуществляется с помощью инструмента NMC-FT-TOOL(в одно нажатие), их порты расположены под углом в 45°, что и позволяет в паре с панелью закреплять шнуры на вертикальных органайзерах.
Использование совместно со стандартными коммутационными модулями также возможно, однако вся суть панели при этом теряется, и операция «Шнур в сторону», к сожалению, окажется невыполнима.
Каждый порт имеет площадку для маркировки и свой личный номер. Нумерация портов имеется и с тыльной стороны, что позволяет лучше ориентироваться в процессе монтажа, а также при дальнейшей эксплуатации сети. Там же стрелки укажут, в каком направлении должен смотреть модуль.
Одной из последних новинок, а по совместительству и второй угловой наборной панелью, стала NMC-RP24-BLANKAG-1U-MT. Здесь образование угла берет на себя корпус панели.
В чем плюс углового формата корпуса? В отличие от предыдущей панели, NMC-RP24-BLANK-AG-1U-MT умело комбинирует модули не только разных категорий и исполнений, но и серий. К использованию приветствуются и модули серии NT (они же самозажимные), и стандартные FT (модули для быстрой заделки), и также модули линейки Essential (экономически выгодные).
При всех плюсах, применение данной панели будет упираться в глубину шкафа. Поэтому на стадии разработки проекта необходимо учитывать все нюансы для выбора наиболее подходящего решения.
Инсталляция наборных панелей также включает несколько этапов.
Первый остается неизменным – подготовка благотворного к свершениям рабочего места (созидательная аура вокруг, инструменты NIKOMAX на столе, модули в ряд, кабель зачищен).
Второй шаг – заделка всех необходимых модулей соответствующим способом (в зависимости от серии):
- Cерии AN, FT, ST – берем в руки инструмент для быстрой заделки NMC-FT-TOOL и одним нажатием врезаем жилы, одновременно обрезая излишки;
- Cтандартные модули – используем ударный инструмент NMC-3640R, а также кабельные кусачки, если потребуется самостоятельно удалить излишки проводов.
- Cерия NT – кушаем кашу, разводим проводники согласно выбранной схеме и надавливаем на крышку модуля до щелчка;
- Модули линейки Essential – в случае с серией VI возвращаемся к пункту номер 2, если в руках ET – вам в пункт номер 3.
Третий шаг – вставляем заделанные модули в предварительно установленную панель в шкаф или стойку и закрепляем кабели на органайзере.
Шаг четвертый – подключаем патч-корды и выводим их по сторонам в вертикальные кабельные органайзеры. Дело сделано, красота наведена, совесть чиста!
Выстраивайте свою систему вместе с компонентами NIKOMAX, и вы взглянете на нее совершенно под другим углом!
