Установка любой системы видеонаблюдения (кроме беспроводной) подразумевает использование кабеля в качестве среды передачи данных, а также различных сопутствующих компонентов для реализации подключения (коннекторы, коммутационные шнуры, распределительные устройства и т.п.). Всего в настоящее время используют три вида кабеля: коаксиальный, медный (витая пара) и волоконно-оптический. В данной статье мы не будем делать сравнение между системами, реализованными на том или ином кабеле, а поговорим только о волоконно-оптических линиях связи и том, какое место они занимают в вопросах реализации систем видеонаблюдения.

Преимущества ВОЛС

Сперва отметим, что использование волоконно-оптических кабелей в системах видеонаблюдения в последние 5 лет заметно увеличилось, и спрос лишь продолжает расти. Может появиться вопрос: когда же необходимо отдавать предпочтение в пользу «оптики»? Все зависит от конкретной ситуации, но есть ряд преимуществ, благодаря которым оптические линии связи являются лучшим вариантом, и ниже мы это подробно разберем. И для начала – два небольших отступления.

Во-первых, большинство людей при виде понятий «оптический кабель, компоненты ВОЛС и т.п.» посещают мысли, что «это будет дорого и ресурсозатратно». На самом деле это не так, поскольку стоимость того же абонентского оптического кабеля сегодня ниже (либо равна) цене медного кабеля. И даже если взять в расчет стоимость дополнительного оборудования в виде преобразователей сигнала (медиаконвертеров и т.п.), линии длиной свыше 300 метров при использовании оптического волокна обходятся дешевле, чем те же самые линии, но реализованные традиционно на витой паре. Недостаточно сильный аргумент? Тогда необходимо принять во внимание, что при нормальной эксплуатации система на базе ВОЛС может работать несколько десятилетий без вмешательства и модернизаций, поскольку кабель и элементы сети имеют огромный срок службы и запас пропускной способности.

Во-вторых, речь идет о ситуациях, когда расстояние между узлами превышает 100 метров. Никто не говорит, что традиционные методы устарели и утратили свою эффективность, но как быть в условиях, когда нужно организовать видеонаблюдение на протяжении 10, 20 и 30 км? Витая пара эффективна только на расстоянии до 100 метров, это обусловлено ограничениями стандартов. Кто-то скажет, что это все теория, и на практике многие подключают камеры на более протяженные расстояния; однако в случае возникновения любых проблем первое, на что укажут, это как раз на подключение с нарушением стандарта. Использование коаксиального кабеля дает возможность передать сигнал более чем на 500 метров, но на приемной стороне часто мы имеем изображение, непригодное для использования.

И здесь мы получаем первое и одно из самых главных преимуществ оптики в системах видеонаблюдения – возможность передачи сигнала на расстояние в десятки километров без каких-либо усилителей и потери качества. Кроме расстояния сюда же относится большой объем передаваемой информации, что положительно сказывается на производительности современных цифровых видеосистем.

Следующим преимуществом является невосприимчивость оптики к электромагнитным помехам. Все обусловлено тем, что основой оптического кабеля служит волокно, которое в настоящее время изготавливается из кварцевого стекла (иногда пластика). Как следствие – мы получаем полностью диэлектрический проводник, а, поэтому, при организации линии подвесным методом в черте города по опорам общего пользования можно не опасаться помех от стороннего оборудования или проходящего по соседству силового кабеля.

Что же касается безопасности? И тут оптика является условным лидером среди своих конкурентов, это объясняется отсутствием излучений в радиодиапазоне и высокой чувствительностью к колебаниям. Даже в случае попыток взлома встроенная система контроля может отключить канал и предупредить о взломе. Благодаря данному преимуществу оптика по праву может считаться идеальным решением для организаций, которые поддерживают максимальную конфиденциальность своей информации (силовые структуры, банки, ЦОДы и т.п.).

Стоит также отметить, что оптический кабель невосприимчив практически ко всем внешним факторам (перепады температур, влажность, механические воздействия), имеет продолжительный срок эксплуатации и даже безопасен для людей и оборудования. Почему? Если говорить простыми словами, то информация в оптическом кабеле передается в виде энергии света, поэтому полностью исключается возможность искрообразования и, как следствие, возникновения пожара. Дополнительно многие производители делают кабель в оболочке из нераспространяющего горение компаунда, что позволяет использовать кабель в местах массового скопления людей.

Компоненты для видеонаблюдения на базе ВОЛС

Что же необходимо для реализации видеонаблюдения по оптическому волокну? Мы не будем углубляться в топологии, рассматривать все типовые схемы и способы, а рассмотрим основные компоненты, которые могут потребоваться при построении системы видеонаблюдения на базе ВОЛС.


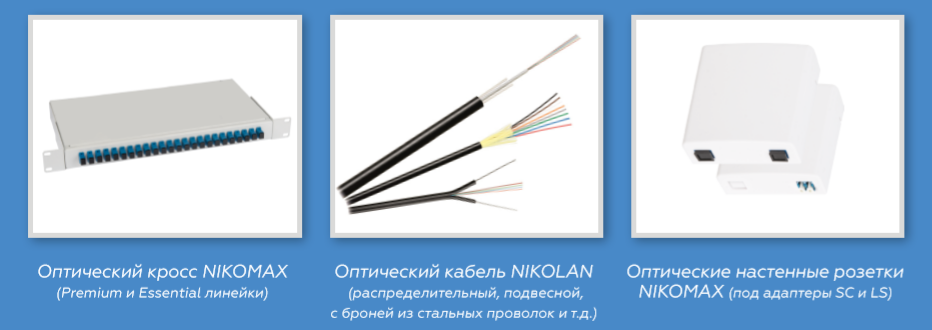

1. Оптический кабель

Это физическая среда передачи данных. На сегодняшний день существуют десятки различных конструкций оптического кабеля, которые позволяют решить практически любую задачу и реализовать линию любым удобным способом (подвесной кабель для воздушной прокладки, бронированный кабель для прокладки в кабельной канализации и т.д.) В некоторых случаях при отсутствии оборудования для сварки/разделки оптики используют готовые оптические кабельные сборки.

2. Оптические распределительные устройства и аксессуары к ним

К данному пункту относятся оптические кроссы и розетки со всеми необходимыми комплектующими для успешного оконцевания оптического кабеля и последующего перехода на активное оборудование. Не является обязательным компонентом, поскольку установка кросса и подведение волокна к каждой камере является очень дорогим по исполнению решением, и в большинстве случаев для упрощения и удешевления системы используют другую конфигурацию (камеры соединяются по медной паре с ближайшим объектовым коммутатором, а по оптике – центральный коммутатор).


3. Активное оборудование

Здесь все напрямую зависит от конкретной ситуации и проекта, но в большинстве случаев для типовых решений используют медиаконвертеры или коммутаторы с возможностью установки SFP-модулей.

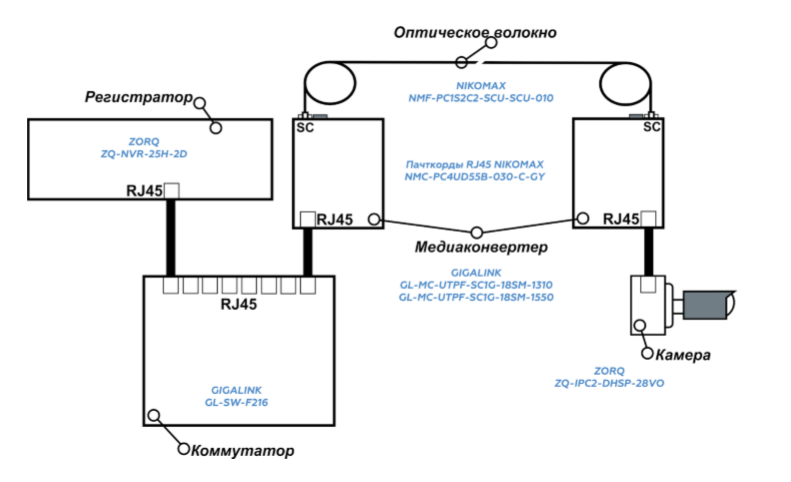

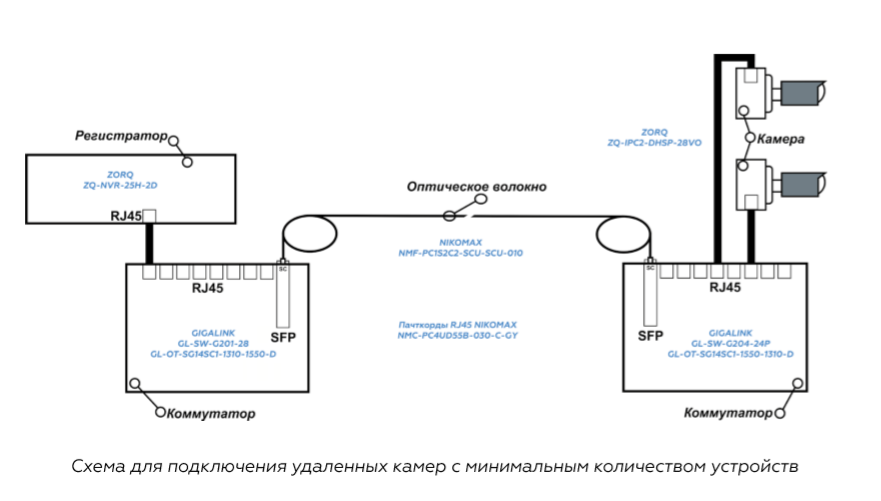

Для лучшего понимания в статье приведены стандартные схемы подключения IP-камер с использованием оптических компонентов.

Цель данной статьи – напоминание, что помимо традиционных способов организации систем видеонаблюдения (по витой паре или коаксиальному кабелю) существуют и другие способы, а именно – использование волоконно-оптического кабеля и всех сопутствующих к нему компонентов. Когда речь заходит об организации безопасного канала передачи видеоданных на достаточно большое расстояние, именно ВОЛС – наиболее оптимальный, надежный и разумный метод реализации. Организовав систему видеонаблюдения на оптическом волокне, вы получите отличное изображение и стабильную работу систему на протяжении нескольких десятков лет.
