Как правило управление данными системами осуществляется из единого центра администрирования и одной из задач является передача качественного видео сигнала на различные дистанции до устройства отображения без потерь. Для решения такой задачи используются AV удлинители по витой паре. Сегодня мы рассмотрим модельный ряд NVXM и NVKM от производителя Rextron. Представители данных серий являются продвинутыми видео удлинителями по локальной сети (LAN), с веб-интерфейсом и возможностью формирования видеостен. Под маркировкой NVXM выпускаются модели массового сегмента с поддержкой обычного разрешения до 1920х1200 FullHD 60 кадр/с, а модели с маркировкой NVKM поддерживают более высокие разрешения – и 4К (3840 x 2160 пикселей).

Стоит отметить что Rextron предлагает множество модификаций внутри этих серий:

  • есть модели с поддержкой питания через PoE, что значительно упрощает монтаж блоков удлинителя в местах где нет электрических розеток;
  • с выделенным 3,5мм аудио мини-джек разъемом;

  • с поддержкой передачи ИК и Serial сигналов, что позволяет, например, продолжать управлять проектором с ИК пульта даже если он подвешен далеко на потолке, просто направляя пульт на удлинитель.

Все модели совместимы с технологией защиты медиаконтента HDCP, поддерживают чересстрочную развертку, используемую в HDTV и стандартные VESA-крепления для монтажа.

Благодаря такому выбору, мы можем подобрать устройство под конкретную задачу и не переплачивать за наличие не используемых функций.

Однако, множество разных модификаций не отменяет того факта, что все эти устройства имеют общий принцип работы и даже внешний вид, поэтому возможности удлинителя предлагаю рассмотреть на конкретном примере модели NVXM-M130, но помнить, что все его возможности применимы и к остальным модификациям.

HDMI удлинитель Rextron NVXM-M130 является базовым по комплектации и привычно состоит из двух блоков – передающего и приемного со стандартными разъемами RJ-45 и HDMI, но обладает сразу несколькими отличительными особенностями.


Множество вариантов подключения

Во-первых, помимо привычной схемы соединения точка-точка (это когда передающий и приемный блок удлинителя соединяются витой парой напрямую, максимальная длина которой ограничена 100-150 метрами в зависимости от модели удлинителя), он может работать в рамках локальной сети через сетевой коммутатор (или даже каскад коммутаторов). В плане технических требований от коммутатора требуются гигабитные порты, поддержка функции IGMP Snooping, и обработка неизвестных Multicast пакетов – то есть подойдет практически любой управляемый коммутатор. Это значительно расширяет возможности инсталляции удлинителя в различных условиях, особенно в рамках уже проложенной кабельной инфраструктуры здания или помещения. Можно размещать источник сигнала и приёмники в разных залах, в разных корпусах здания, то есть устанавливать передающее оборудование где это удобно.

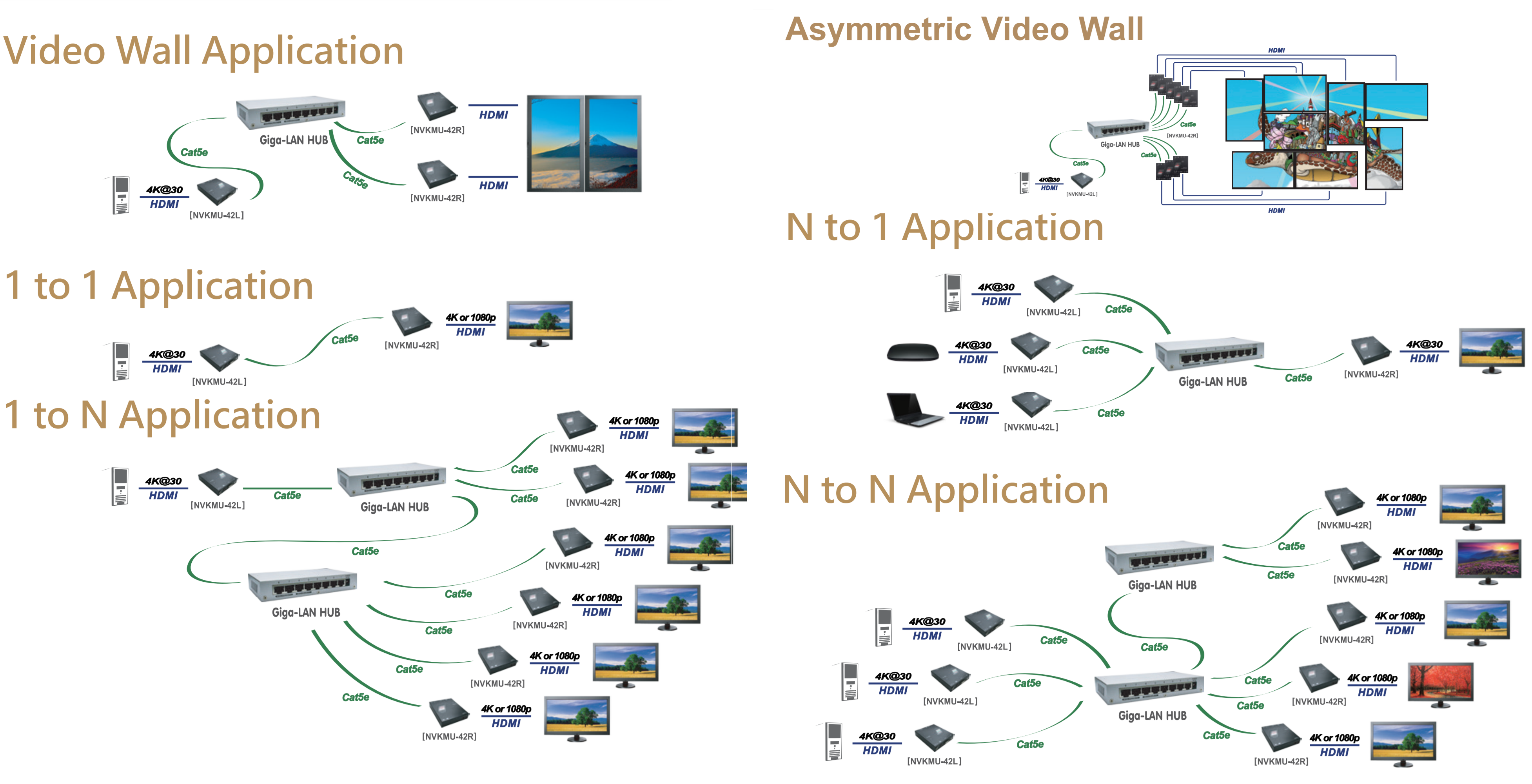

Во-вторых, функция которая логично основывается на предыдущем пункте это возможность формирования видеостен. На этом стоит остановиться по подробнее. При подключении к коммутатору у удлинителя есть несколько режимов работы. Первый это аналог соединения точка-точка через коммутатор, т.е. оба блока удлинителя подключаются в один сетевой коммутатор, таким образом к одному коммутатору можно подключить до 8 независимых пар удлинителей. Другой режим это несколько передатчиков и один приемник настроенных на один канал, что позволит отображать на экране 1 из 3 переключаемых видеосигналов. И наконец самый интересный режим, это так называемый Multicast-режим – когда к коммутатору подключено несколько передатчиков и несколько приемников, пример на схеме.

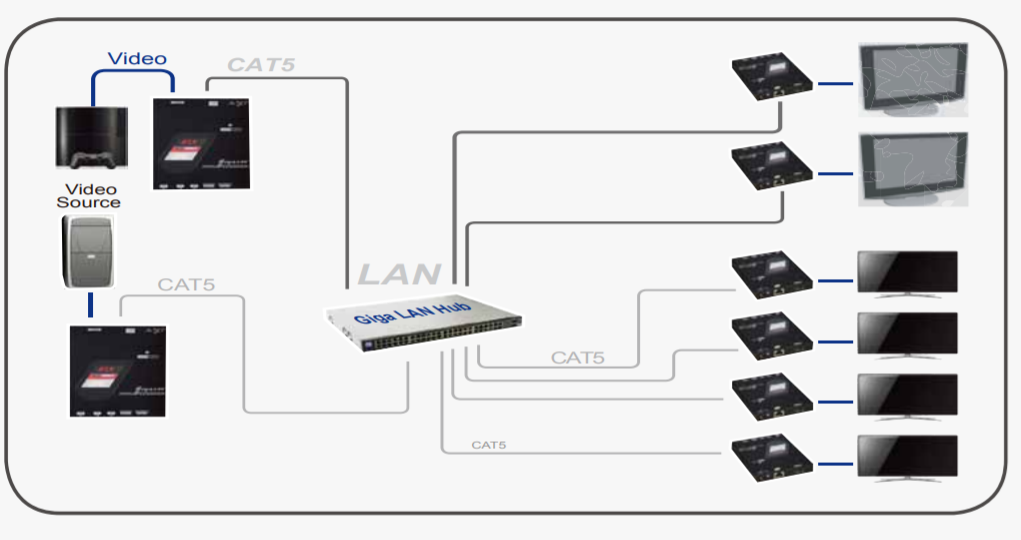

Пример схемы с использованием режима Мультикаст

Благодаря поддержке 16 каналов, видеосигналы можно скоммутировать под любую конфигурацию видеостены – 1х4, 2х4, 3х6 и т.д. вплоть до 8х8. Любой передатчик можно связать с несколькими приемниками сразу. Например, от первого источника сигнал будет транслироваться на двух мониторах, а от второго источника на четырех телевизорах, которые физически могут находиться абсолютно в разных местах и даже этажах. При этом достаточно быстро можно перенастроить передатчики и приемники между собой. Наличие multicast позволяет с легкостью масштабировать систему, ведь для того чтобы дублировать изображение на новые экраны, достаточно добавить в сеть еще несколько приемников. Таким образом в режиме Broadcast можно подключить до 16000 устройств. Поэтому данные удлинители с одинаковым успехом можно размещать и в аэропортах, стадионах, и в торговых центрах, и в государственных учреждениях.

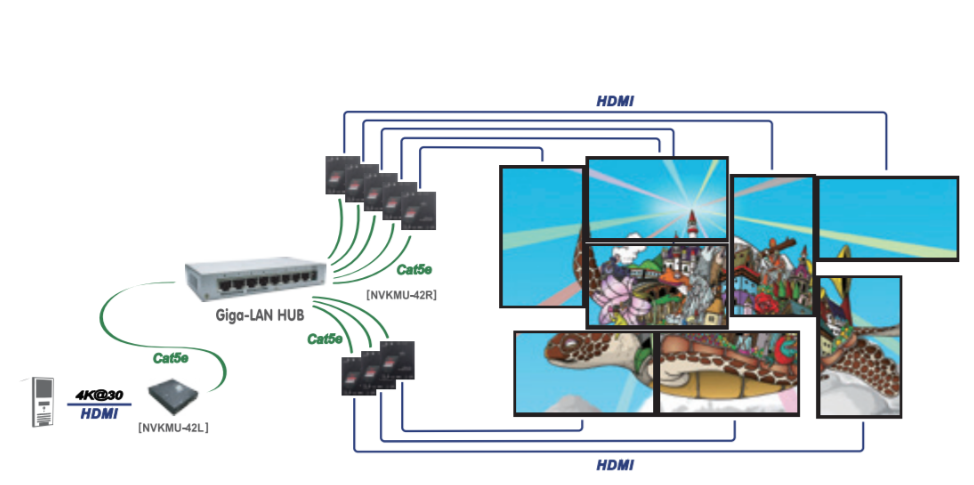

Ассиметричная видео стена

Удлинитель NVXM-M130 оснащен веб-интерфейсом, - да, в 2019 году даже у удлинителя он есть. - В котором можно настроить размерность любого элемента видеостены. Так видеосигнал с источника можно вывести на большую видеостену, поддерживаются любые размерности от 2х2 до 8х8. Мониторы могут быть как одинаковые, так и с разными диагоналями экрана – т.н. асимметричные видеостены.

Все размеры можно задать на странице настроек и передающий блок далее сам разделит картинку между приемниками. Выбор режима video или picture влияет на оптимизацию качества выходного сигнала в зависимости от того, что будет отображаться на экране – в основном статичная картинка или полноценное видео. Кроме того, тут есть и другие полезные настройки, например, параметры сетевого подключения, изменив которые, системный администратор без проблем интегрирует удлинители в существующую корпоративную локальную сеть.

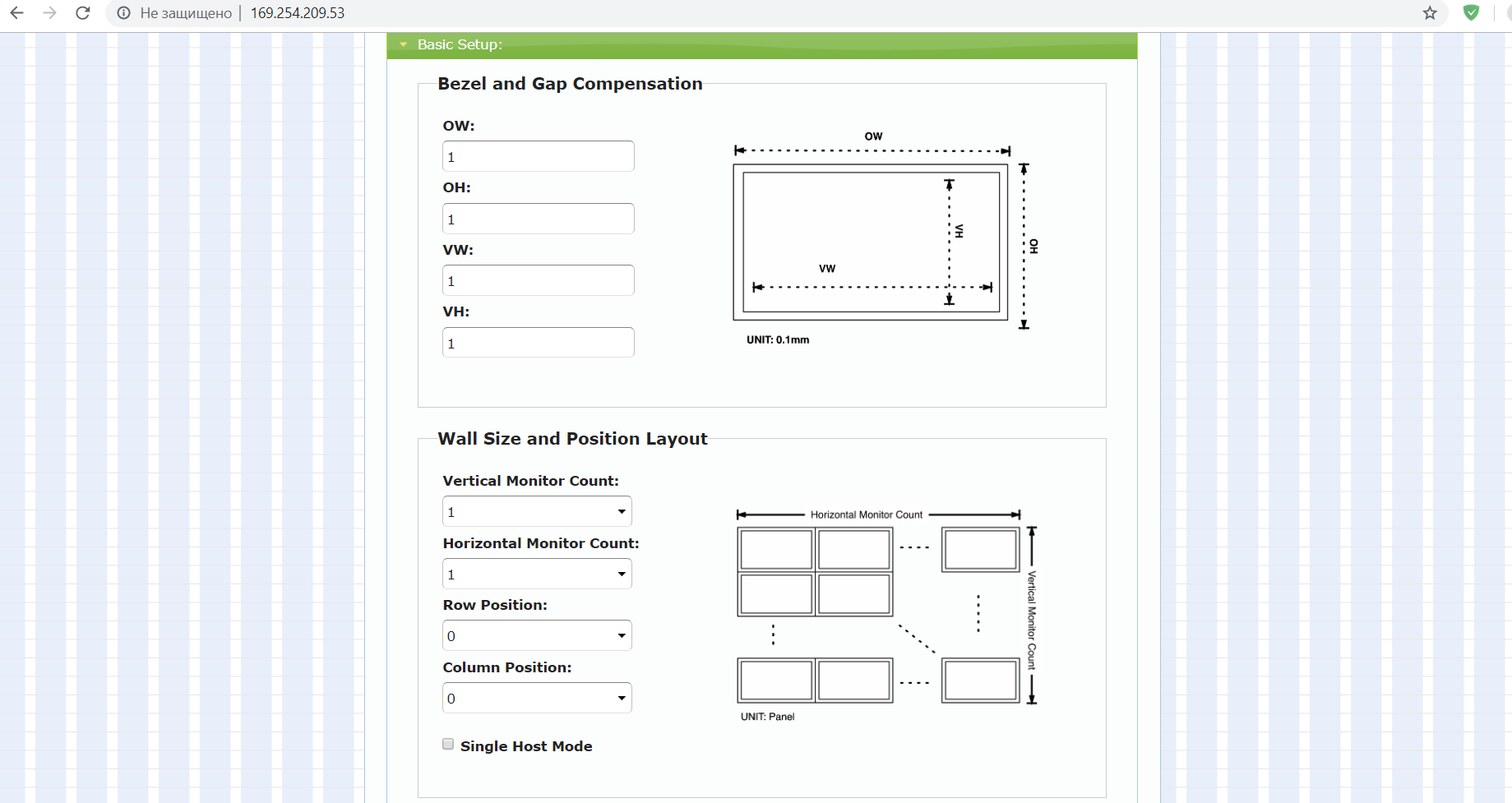

Настройки удлинителя

Конечно, набор Rextron удлинителей NVXM или NVKM не заменит полноценный контроллер видеостены, стоимость которых исчисляется семи- и восьмизначными числами, но в качестве стационарного, бюджетного решения под описанные, в том числе и в этой статье задачи, вполне рабочий вариант. А если рассматривать их с точки зрения стандартных удлинителей по локальной сети, то это крепкий середнячок на рынке, который помимо серьезной цены предлагает такое же серьезное качество и надежность использования.
