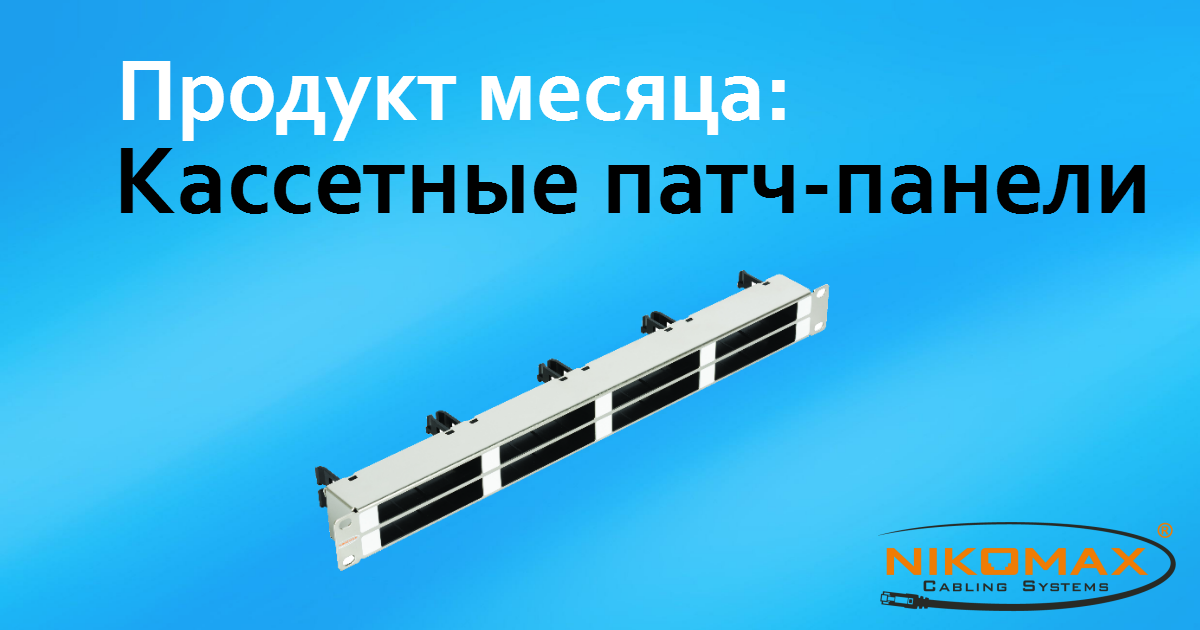

Панель имеет стандартную высоту в 1U с восемью установочными местами под кассеты, каждая из которых вмещает 6 портов типа RJ-45, тем самым получаем коммутационную панель с 48-ю портами.
Сама панель выполнена из полуторамиллиметровой стали гальванизированной никелем для лучшего экранирования при применении экранированных кассет, но так же с ней могут использоваться и не экранированные кассеты. В настоящий момент у компании NIKOMAX доступны 3 варианта кассет: это неэкранированные категории 6 и экранированные категории 6 и 6А. В будущем планируется расширение линейки кассет вплоть до возможности монтирования кассет с оптическими разъёмами, что даст возможность установки в одну панель как медных, так и оптических разъёмов, тем самым экономя драгоценное место в шкафах.
Кассеты предназначены исключительно для монтирования совместно с данным типом коммутационных панелей. Экранированные кассеты представляют собой уменьшенную копию экранированных патч-панелей NIKOMAX, только на 6 портов RJ45/8P8C. Внутри кассет расположены универсальные 110/KRONE IDC контакты на горизонтальной подложке, которые снабжены 9-м заземляющим контактом под дренажный проводник. В неэкранированной кассете, так же 6 разъёмов RJ45 с такими же универсальными контактами.
В обоих версиях IDC контакты снабжены удобными прорезями, в которых фиксируются проводники до их заделки ударным инструментом и имеется цветовая маркировка, благодаря которой можно производить разводку проводников как по стандарту Т568А, так и по Т568В. Экранированный вариант снабжен заземляющими клеммами на винтах , которые так же попарно фиксируют кабели внутри самой кассеты. В неэкранированном варианте, кабели внутри фиксируются стяжками к корпусу через специальные прорези. В обоих исполнениях разъёмы имеют контакты с золотым покрытием 50мкд, которые выдерживают не менее 750 циклов подключения коммутационных шнуров, и данные контакты размещены в специальном (шахматном) порядке, что минимизирует перекрестные наводки в самом разъеме.
Корпус экранированной кассеты выполнен из полуторамиллимитровой никелерованной стали, а неэкранированной — из прочного не горючего пластика, соответствующего стандарту UL94V-0.
Кассетные патч-панели от NIKOMAX имеют гибкость наборных коммутационных панелей, позволяя в одной панели сочетать разъёмы разных категорий, и в то же время сохраняют простой и скоростной монтаж обычных коммутационных панелей.
