Виртуальная локальная сеть — VLAN (Virtual Local Area Network) — это функция в роутерах и коммутаторах, позволяющая на одном физическом сетевом интерфейсе (Ethernet, Wi-Fi интерфейсе) создать несколько виртуальных локальных сетей. VLAN — главный механизм для создания логической топологии сети, не зависящей от её физической топологии. Компьютеры, подключенные к разным коммутаторам, можно объединить в одну виртуальную сеть, но при этом компьютеры, находящиеся в разных VLAN будут изолированы друг от друга, даже если подключены к одному коммутатору.

Для чего используется VLAN:

• Гибкое разделение устройств на группы;
• Сокращение широковещательного трафика в сети:
Если на разных коммутаторах настроить один и тот же VLAN, то порты разных коммутаторов будут образовывать один широковещательный домен;
• Увеличение безопасности и управляемости сети:
В сети, разбитой на виртуальные подсети, удобно применять политики и правила безопасности для каждого VLAN;
• Уменьшение количества оборудования и сетевого кабеля.

Для создания новой виртуальной локальной сети не требуется покупка коммутатора и прокладка сетевого кабеля. Но при этом, необходимо использовать более дорогие устройства, позволяющие настроить VLAN. Рассмотрим частный пример настройки PoE-коммутатора второго уровня для разделения телефонии, видеонаблюдения и сети Wi-Fi на независимые группы. Такая мера не позволит пользователям беспроводной сети проникнуть в систему видеонаблюдения и разгрузит сеть VoIP телефонии от ненужных широковещательных запросов.

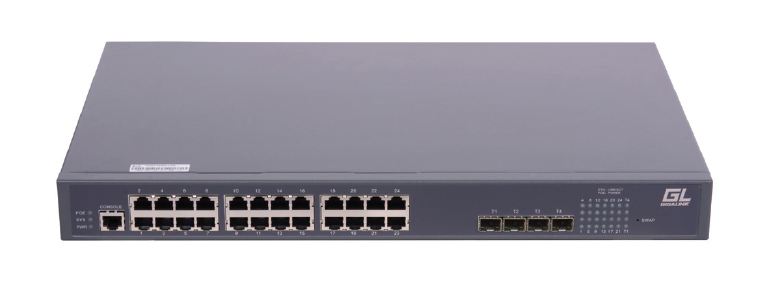

В качестве базового устройства будем рассматривать двадцатичетырехпортовый РоЕ коммутатор GL-SW-G204-24P от GIGALINK. Данный гигабитный коммутатор уровня 2+ обладает высокой производительностью и солидным бюджетом PoE – 400Ватт. Для удобства коммутации и использования группы будем назначать согласно группам портов: три группы по 8 портов и SFP порты в качестве транка (trunk — это uplink для VLAN групп) и портов связи с другими сегментами сети.

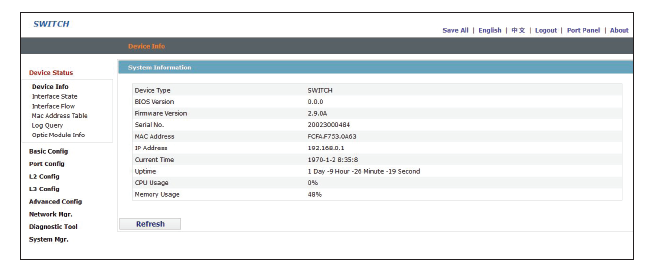

Шаг 1. IP адрес WEB-интерфейса по умолчанию: 192.168.0.1, логин и пароль стандартные: admin.

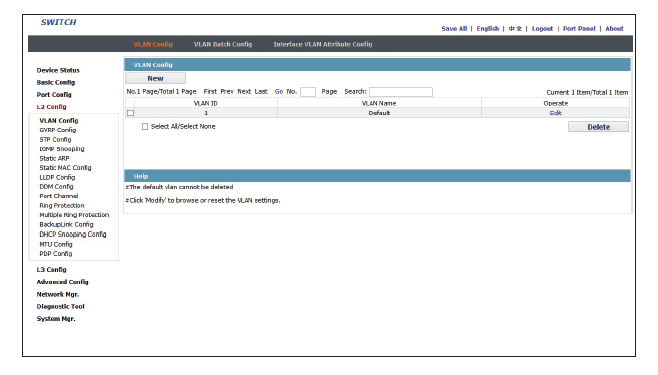

Шаг 2. Интересующие нас настройки спрятаны в группе L2 Config и называются VLAN Config.

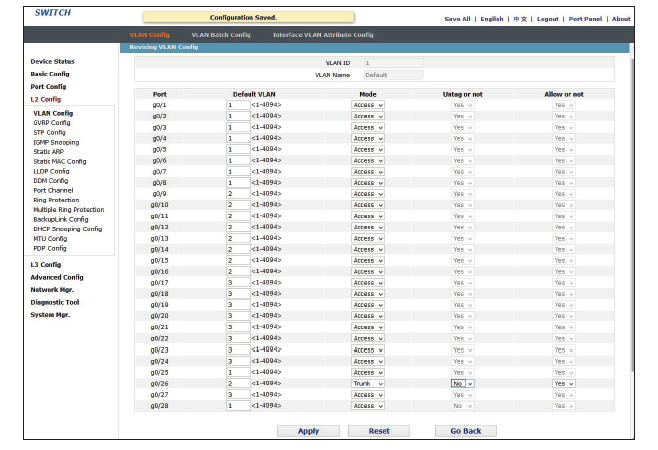

Шаг 3. Стандартные настройки коммутатора подразумевают, что все порты включены в одну группу и имеют одинаковый статус «доступен». В этом случае все подключенные устройства «видят» друг друга и могут «общаться». Чтобы изолировать их, внесем необходимые изменения, поставив в группе VLAN ID 1 только первые 8 портов и 25й для связи с другими сегментами сети. В этой группе у нас будут подключены точки доступа. Так как они должны быть доступны одновременно с остальной сетью и компьютерами и должны иметь доступ к роутеру и контроллеру беспроводной сети, то 25й порт назначается таким же доступным, как и первые 8 портов, подающих сеть питание для точек доступа.

Шаг 4. Для портов 9-16 назначаем вторую группу, поставив цифру 2 в поле VLAN ID. В этой группе у нас будут подключены VoIP телефоны на рабочих местах. Так как эта подсеть должна быть изолирована от общей сети, назначим порт 26 для связи с остальной сетью. Этому порту необходимо назначить роль транка (trunk это аплинк для VLAN сетей), порт будет связываться с другим коммутатором, у которого должен быть так же настроен VLAN и соответствующий порт отведен под транк. Таким образом, подсеть VoIP будет не доступна для первой группы, но в то же время физически находится на тех же устройствах сети.

Для транка необходимо указать снимать теги или нет. В сети Tagged Vlan каждый пакет маркируется, ему присваивается ID Vlan’а (тэг). Это нужно для объединения Vlan’ов на нескольких коммутаторах в один широковещательный сегмент, устройства, подключенные к разным коммутаторам с одинаковым Vlan ID смогут «общаться» друг с другом. Untagged Vlan подразумевает, что trunk-порт соединен с устройством, не умеющим работать с виртуальными сетями, пакеты такой сети не содержат маркер, сообщающий Vlan ID порта.

Шаг 5. Порты 17-24 отводятся для питания камер видеонаблюдения. Эта сеть физически изолирована от остального сегмента сети, так как этажный коммутатор один, то просто выделяем третий диапазон, назначив портам соответствующие ID и порт 27 для физического подключения к регистратору или коммутатору видеонаблюдения.

Таким образом, один коммутатор подает сеть и питание на три разных группы устройств, но эти устройства не могут взаимодействовать друг с другом на прямую и, например, злоумышленник, получивший доступ к Wi-Fi не сможет влезть в зону телефонии или видеонаблюдения.

Шаг 6. После назначения портам соответствующих ID, настройки нужно сохранить. Нажимаем Apply для применения политики VLAN к портам коммутатора и Save All для сохранения текущей конфигурации. Можно также добавить наименования для групп для более удобного управления.

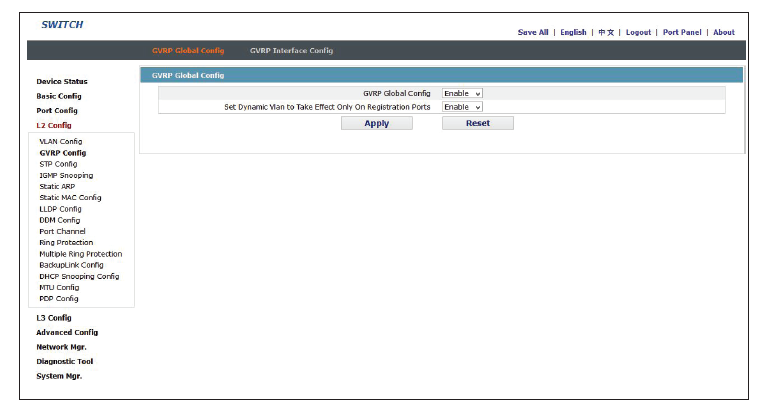

Шаг 7. Следующим действием необходимо активировать протокол GVRP (Group Vlan Registration Protocol), который оповестит соседние коммутаторы о наличии на этом коммутаторе групп Vlan с определенными ID. Это необходимо для корректной работы транка в сетях Tagged Vlan.

На этом настройка VLAN заканчивается. Три группы устройств изолированы друг от друга, хотя и подключены к одному коммутатору. Это лишь частный случай возможной настройки для коммутаторов. Современные интеллектуальные устройства обладают огромным функционалом, позволяющим реализовывать самые сложные сценарии и топологии локальных сетей. Ежегодно усложняющаяся техника и внедрение нововедений в повседневную жизнь диктуют условия, игнорировать которые уже становится невозможно и потребность в понимании функционирования сети и принципах тонкой настройки коммутаторов становятся необходимостью.
