QSAN XCubeSAN XS5326D является гибридной флэш-системой хранения данных – в системе могут использоваться не только жесткие диски (HDD), но и твердотельные накопители (SSD), при эксплуатации которых производительность устройства становится сопоставимой с All-flash массивами.

Используя два встроенных порта 12 Гб/с SAS Wide для подключения полок расширения, XS5326D может иметь в общей сложности 546 дисков, что позволит увеличить емкость до ошеломляющих 16,7 ПБайт.

Технические характеристики оборудования

Модель оснащена четырехъядерными процессорами D-1715TER с частотой 2,4 ГГц и имеет оперативную память 16 ГБ DDR4 ECC на каждом контроллере, которую, к тому же, можно увеличить до 256 ГБ на контроллер. Выбор портов разнообразен, контроллеры оснащены встроенным гигабитным управлением, четырьмя портами передачи данных 10GbE SFP + iSCSI и двумя слотами для модулей интерфейсов на контроллер.

Также QSAN предлагает различные модули интерфейсов, среди которых Fibre Channel на 16 Гбит/с и 32 Гбит/с и iSCSI 10GbE и 25GbE. Таким образом, серия предоставляет большую гибкость благодаря встроенному 4-портовому 10 GbE SFP+ iSCSI и до 24 хост-портов в системе с двумя контроллерами, позволяя осуществить прямое подключение к нескольким хостам без коммутаторов.

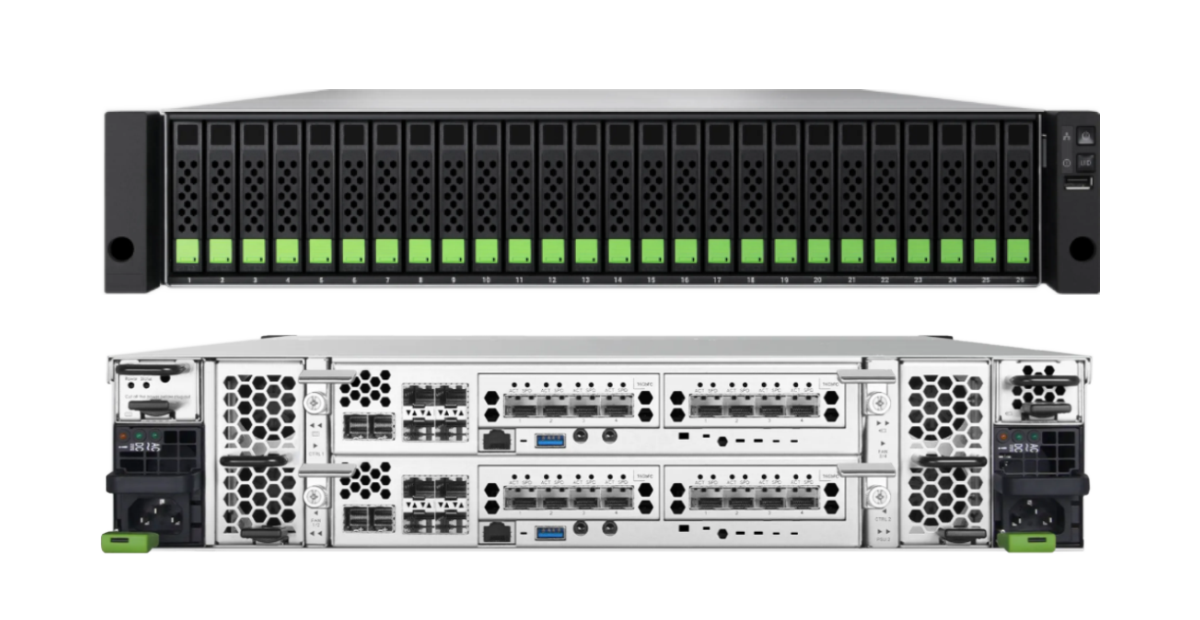

Шасси имеют модульную архитектуру. Блоки питания (850 Вт) и вентиляторов продублированы и поддерживают горячую замену: в случае нарушения их работоспособности они могут быть заменены без прерывания работы всей системы. А шасси с двумя контроллерами имеет уже полностью отказоустойчивую систему, не содержащей единой точки сбоя!

Следует отметить, что опционально можно установить защиту кэш-памяти, состоящую из модуля с суперконденсаторами и модуля с накопителем M.2 NVMe емкостью 256 Гб. Так данные не будут повреждены при перебоях питания даже при отсутствии дополнительных батарейных модулей — кэширование позволяет сохранять их на энергонезависимый M.2 NVMe SSD-накопитель.

Простая настройка

Утилита XFinder упрощает первоначальную установку, позволяет найти XCubeSAN в локальной сети и предоставляет быструю ссылку на веб-интерфейс ОС XEVO.

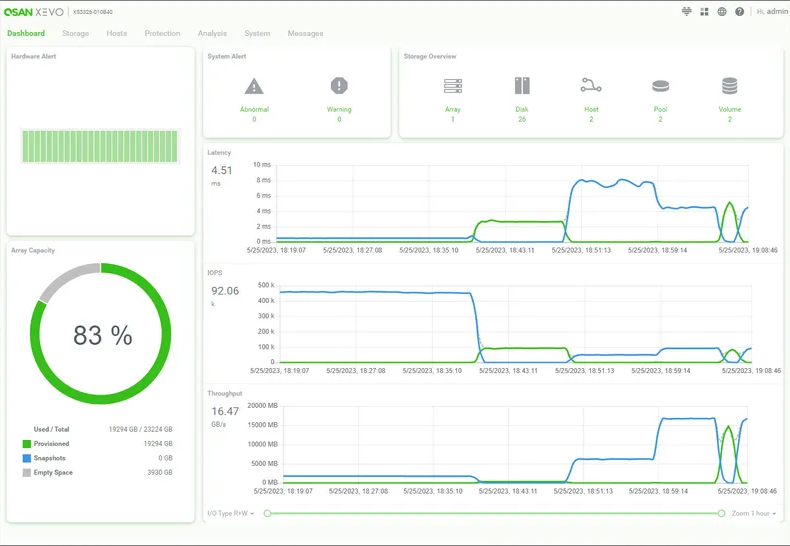

Главное окно веб-интерфейса представляет из себя информативный экран, показывающий установленные диски, объем хранилища, обзор массивов, пулов, томов и хостов. В правой части окна представлен набор графиков для отображения в режиме реального времени таких параметров как, время отклика, количество операций ввода-вывода в секунду и пропускная способность.


Помимо стандартных, всем привычных уровней RAID, системы хранения данных QSAN предлагают своим пользователям создавать массивы нового поколения – RAID EE.

Ключевая идея алгоритма RAID EE заключается в том, что диски горячего резерва сразу же включаются в состав RAID группы как равноправные участники, а не ждут своей очереди до выхода из строя одного из дисков.

Подобный подход позволяет существенно сократить время ребилда массива, поскольку резервные блоки расположены сразу на всех дисках, и запись в них может вестись параллельно. Ускоренное восстановление в свою очередь снижает риски выхода из строя других дисков группы вследствие длительных увеличенных нагрузок. Кроме того использование резервных дисков в составе группы позволит ускорить работу с данными, поскольку диски резерва не простаивают в ожидании своей очереди вступить в работу, а активно участвуют в операциях чтения/записи.

Также на систему были установлены двухпортовые модули FC 32 Гбит/с и четырехпортовые модули FC 16 Гбит / с в каждом контроллере. Определить хосты очень легко, так как все подключения FC обнаруживаются автоматически. Примечательной особенностью является то, что контроллеры функционируют в синхронном режиме (active-active), поэтому хосты, подключенные к обоим контроллерам, имеют активными и оптимизированными все резервные каналы связи.

Снапшоты и Репликация

В базе имеется механизм создания снапшотов. Для создания снапшотов используется технология копирования при записи. Одна из интересных возможностей монтировать снапшоты в т.ч. с правами на запись. Это достигается тем, что технология интегрирована со службой теневых копий Microsoft из самой системы можно получить доступ ко всем версиям снапшотов. Создаваться снапшоты могут как вручную так и по расписанию.

В поставку также входят средства для локальной репликации с помощью которых имеется возможность скопировать Тома в другой локальный Пул хранения или удаленно на другое устройство. Созданные снапшоты можно копировать в рамках одной сети.

Служба QSLife, доступ к которой осуществляется с помощью значка в виде сердечка в верхней части веб-интерфейса, дает возможность вам получить подробную информацию об оставшемся сроке службы каждого твердотельного накопителя, вывести графики использования для каждого из них и настроить три уровня оповещения, так что вы всегда будете знать, когда срок службы твердотельного накопителя подходит к концу.

Высочайшая производительность

Для тестирования XCubeSAN XS5326D был использован Windows-сервер Dell PowerEdge T640 Xeon, оснащенный двумя двухпортовыми адаптерами QLogic FC 32 Гбит/с. Отсортировав отображение хостов, была создана четырехканальная MPIO-ссылка со скоростью 32 Гбит/с на Том в нашем первом массиве RAID5

Производительность по итогам тестов оказалась следующей: скорость последовательного чтения и записи составляет 91,4 Гбит/с и 92,2 Гбит/с, случайного чтения и записи - 91,4 Гбит/с и 90,1 Гбит/с. Производительность ввода-вывода для последовательного чтения и записи показала значения в 710 200 операций ввода-вывода в секунду, а для случайного чтения и записи 254 500 операций.

Далее была добавлена Dell PowerEdge R660, оснащенная четырехпортовым адаптером ATTO Celerity FC HBA 16 Гбит/с. После подключения была зафиксирована совокупная скорость последовательного чтения и записи 131,4 Гбит/с и 121,4 Гбит/с соответственно.

Qsan утверждает, что XS5326D может выдавать скорость до 20 ГБ/сек, и у нас нет в этом никаких сомнений: на тесте совокупная скорость чтения составляет 16,4 ГБ/сек. Скорость случайного чтения и записи тоже высока: 131,4 Гбит/с и 47 Гбит/с соответственно.

XS5326D обеспечивает высокую пропускную способность для случайных операций, поскольку были зафиксированы совокупная скорость чтения и записи в 1,1 миллиона и 280 200 операций ввода-вывода в секунду. Все данные доступны благодаря веб-интерфейсу XEVO, который предоставляет множество статистических данных о производительности оборудования.


XCubeSAN XS5326D идеально подойдет как малым, так и средним предприятиям, поскольку эта гибридная флэш-система хранения данных имеет очень конкурентоспособную цену. Она проста в развертывании и управлении, обеспечивает отличную производительность, отсутствие единой точки отказа и надежность делают его идеальным для размещения критически важных систем хранения данных.

Технические характеристики Qsan XCubeSAN XS5326D

Характеристика Описание
Высота в юнитах 2U
Количество Дисков 26 шт x SAS3 HDD/SSD SFF с горячей заменой
Блок Питания 2 шт x 850W Platinum Plus с горячей заменой
Модуль Охлаждения 2 шт x с горячей заменой
Архитектура    Двойной активный контроллер, каждый со следующими параметрами
Процессор 2.4GHz quad-core Intel Xeon D-1715TER
ОЗУ 16GB DDR4 ECC cache (max 256GB)
Защита памяти Cache-to-Flash (Суперконденсатор + Флэш Модуль) (опция)
Типы RAID RAID 0, 1, 10, 3, 5, 6, 10, 30, 50, 60, N-way, 5EE, 6EE, 50EE, 60EE
Интерфейсные порты Порт 10GbE SFP+ iSCSI - 4шт
Интерфейсные порты Порт 10GbE SFP+ iSCSI - 4шт
Порт 12 Gb/s SAS Wide - 2шт (для подключения полок расширения)
Расширение и внешние порты Слоты для карт расширения (Gen3x8 Slot) - 2 шт
Управление Веб-интерфейс
Стандартная Гарантия Система: 3 года
Суперконденсатор Модуль: 1 год
