Масштабные проекты по созданию и модернизации центров обработки данных и крупных высокопроизводительных систем внесли определенные тренды в привычные процессы организации сетей. Они задали курс на развитие систем, которые предоставляют максимальную гибкость конфигурации и обеспечивают высокую плотность портов, – а это особенно актуально в условиях дефицита юнитового пространства.
Результат не заставил себя долго ждать, и крупные производители сетевого оборудования дали рынку новое решение – высокоплотные кассетные системы, в основе которых лежит модульный принцип.

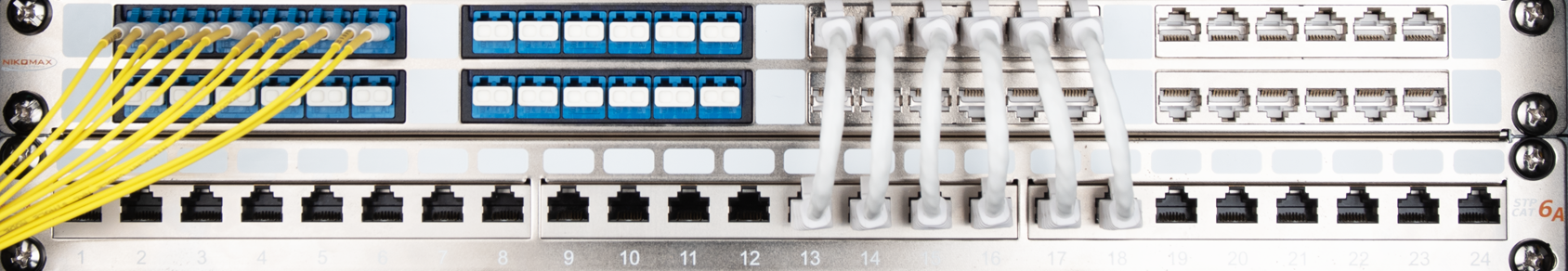

МОДУЛЬНЫЙ ПРИНЦИП ПОЗВОЛЯЕТ:
- комбинировать медную и оптическую составляющие в пределах одного юнит-места
- организовывать высокую плотность портов – современные системы обеспечивают до 192 оптических портов на 1U
- гибко масштабировать систему благодаря модульной составляющей
![](/media/attachments/cfiles/pages/publication_2208/13731_eo_2.png)
Это далеко не все возможности кассетных систем, но их вполне достаточно, чтобы понять уникальность решения и его колоссальные преимущества над традиционными способами развертывания точек коммутации.
В гонке по созданию кассетных систем принял участие и NIKOMAX, разработав 2 серии кассетных решений: CJ и CT. Рассмотрим каждую из них подробнее.
СЕРИЯ CJ
Кассетная панель серии CJ представляет собой 19-дюймовый наборный корпус высотой 1U, который позволяет разместить до 8-ми кассетных модулей серии CJ. Корпус панели выполнен из стали, гальванизированной никелем, это обеспечивает лучшую защиту от электромагнитных помех при организации экранированного решения. При этом можно смело использовать неэкранированные кассетные модули.
![](/media/attachments/cfiles/pages/publication_2208/13732_eo_1.png)
Какую же плотность портов позволяет организовать данная панель?
При полной загрузке панели мы получаем:
- 48 RJ45-портов при использовании 8 медных модулей;
- 96 LC-портов при использовании 8 оптических модулей.
Не стоит забывать про возможность комбинации двух систем. К примеру, использование 4 медных и 4 оптических модулей даст 24 медных и 48 оптических портов на 1 юнит – достойное решение для организации высокой плотности портов.
Медные кассетные модули серии CJ представляют собой корпус из стали или прочного пластика (в случае неэкранированного варианта) с 6 фронтальными портами формата RJ45/8P8C. На тыльной стороне расположены фиксаторы для надежного удержания входящего кабеля, а внутри корпуса – привычные для всех универсальные IDC-контакты на горизонтальной подложке.
В настоящий момент в продуктовом портфеле NIKOMAX доступны 3 варианта медных кассет: неэкранированные категории 6 и экранированные категорий 6 и 6А.
Оптические кассетные модули серии CJ представлены пластиковыми корпусами, но на фронтальной части уже расположены 6 адаптеров формата Duplex LC, а на тыльной стороне – многоволоконный адаптер MTP для соединения с транковым кабелем (MTP-сборкой) посредством многоволоконного коннектора MTP. Внутри корпуса размещена кабельная сборка типа “гидра”, которая соединяет указанные порты между собой.
Оптические кассеты являются полностью готовым (претерминированным) решением и не требуют стороннего вмешательства. Необходимо лишь установить модуль в посадочное место панели и с помощью патч-кордов и/или кабельных сборок организовать требуемые подключения.
В продуктовой линейке NIKOMAX вы сможете найти претерминированные модули на базе одномодового волокна стандарта OS2, а также многомодового волокна классов OM3 и OM4.
СЕРИЯ CT
Кассетная панель серии CT – еще одно решение в продуктовом портфеле NIKOMAX, которое предназначено исключительно для работы с оптикой. Главное преимущество данной панели – высокая плотность портов. На одно юнит-место при полной загрузке панель позволяет организовать до 144 оптических портов формата LC.

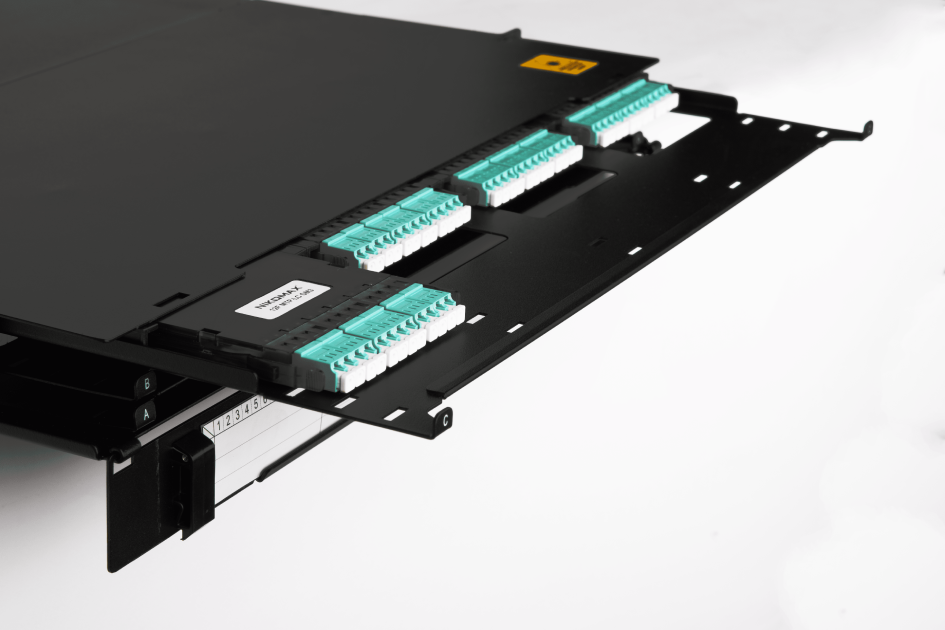

Панель представляет собой металлический корпус стандартного 19” формата высотой в 1 юнит, который разделен на две секции: фронтальную и тыльную. Фронтальную секцию прикрывает откидная крышка с расположенной на ней дополнительной табличкой для маркировки. Внутри размещены три выдвижные полки, каждая из которых имеет 4 посадочных слота под кассетные модули серии CT. Тыльная секция панели предназначена для организации транковых кабелей, подключенных к установленным кассетным модулям.
![](/media/attachments/cfiles/pages/publication_2208/13735_dsc_8596.png)

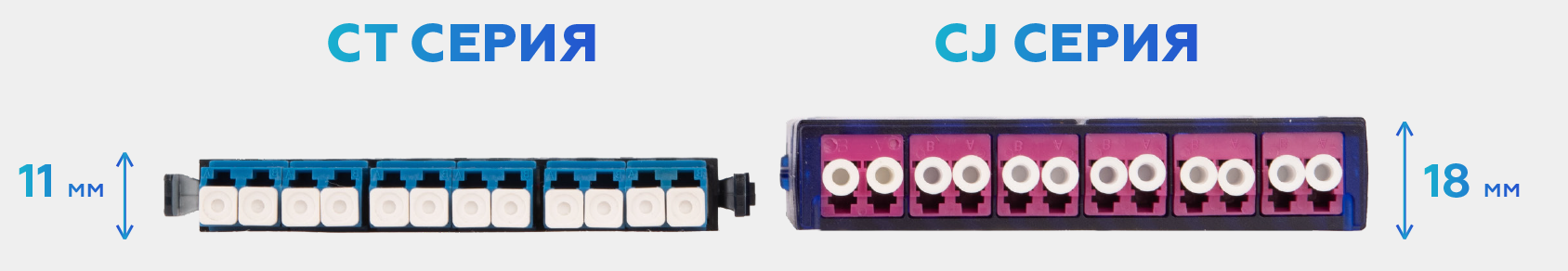

Оптические кассетные модули серии CT представляют собой пластиковый полупрозрачный корпус. От модулей серии CJ они отличаются высотой, за счет чего достигается высокая плотность кассет на 1U – 12 штук против 8.
На фронтальной части кассеты установлены адаптеры для подключения к разъемам типа LC, а на тыльной стороне – многоволоконный MTP-адаптер для соединения с транковым кабелем. Внутри корпуса находится сборка типа гидра, соединяющая между собой вышеуказанные разъемы.
Продуктовый портфель NIKOMAX располагает оптическими кассетными модулями в различном исполнении, доступны варианты как на одномодовом волокне OS2, так и на любом многомодовом волокне классов OM3, OM4 и даже OM5.
![](/media/attachments/cfiles/pages/publication_2208/13736_eo_3.png)
В заключение хотелось бы отметить, что несмотря на все особенности высокоплотных кассетных решений, не всегда их использование рационально. Все зависит от уровня проекта: его сложности и финансовой составляющей. Традиционные способы организации сети более уместны для бюджетных проектов. Но если говорить о производительных системах, в которых в будущем потребуется рост мощностей, то кассетные системы с модульным принципом построения будут наилучшим выбором.
ОСОБЕННО, ЕСЛИ ЭТО КАССЕТНЫЕ РЕШЕНИЯ NIKOMAX!
Автор: Александр Колбыко, менеджер по развитию
