Северо-западное таможенное управление (СЗТУ) — одно из крупнейших в России, от его работы зависит не только работа вверенных ему подразделений, но и работа Федеральной таможенной службы (ФТС) в целом. Основной задачей, как СЗТУ, так и любого другого таможенного управления России является контроль за ввозом и вывозом товаров через таможенную границу.


Для того, чтобы таможня могла выполнять свою основную функцию, ей необходима сетевая инфраструктура. Поэтому первостепенной задачей, представшей перед исполнителем в этом проекте, стало обеспечение учреждения комплексной сетевой структурой надлежащего уровня информатизации и безопасности, в частности, дооснащение здания таможенного управления слаботочными системами и СКС.

Реализация проекта изначально базировалась на имеющихся базовых сетях, но в итоге всю сетевую инфраструктуру переделывали заново. Все новые необходимые для жизнедеятельности здания инженерные сети закладывались и возводились компанией «АНТ», которая является участником ITG-Holding и специализируется на построении как систем связи, так и систем контроля управления доступом.

Поскольку СЗТУ объект федерального значения, важнейшими критериями при выборе оборудования стали бесперебойная работа системы и ее отказоустойчивость, остальные требования тоже были соответствующие:

  • основные составляющие готовой системы (оборудование и материалы) должны удовлетворять Российским требованиям и мировым стандартам качества;
  • готовая информационная система должна быть построена с использованием IP протокола передачи данных, с пропускной способностью не ниже 1000 Мбит/c (гигабит Ethernet), для конечного оборудования;
  • применяемые компоненты СКС должны быть надежными и обеспечивать отказоустойчивость, пройти сертификацию на заявленную категорию и получить системную гарантию от производителя сроком 25 лет.

Всем требованиям заказчика соответствовала продукция бренда NIKOMAX, которая была предложена СЗТУ на основе предыдущего опыта использования в ряде проектов.

Разработкой и реализацией проекта занималась сама компания «АНТ» (участник ITG-Holding), поскольку в ее штате имеются сертифицированные специалисты, обладающие знаниями не только в грамотной организации кабельной системы, но и в продукции, которая заложена в проект.

Изначально для построения СКС планировали использовать кабель NIKOLAN 9-й серии, однако его пришлось заменить на кабель 4-й серии, по характеристикам не уступающий предыдущему. Так, выбор пал на кабель 4-й серии 7 категории NKL 4365C-LG, который привлек внимание не только цветом оболочки (идеально подходящим корпоративным цветам СЗТУ), но и отличными характеристиками: индивидуальное экранирование каждой пары (S/FTP) дополнительно защищает от перекрестных наводок внутри кабеля и гарантирует стабильную работу новейших высокоскоростных приложений на частотах до 1000 мГц. Модельный ряд этой линейки включает в себя как экранированные (S/FTP, U/FTP, F/UTP), так и неэкранированные (U/UTP) решения различных категорий с оболочками из PVC или LSZH-компаунда.

Для монтажа кабелей в различных подсистемах СКС и подключения отдельных составляющих сети друг к другу, необходимы коммутационные панели. В данном проекте была задействована экранированная патч-панель категории 6А NMC-RP24SA2-1U-MT на 24 порта.

С помощью коммутационных модулей организуется подключение рабочих станций к информационной сети. В этом проекте использовали модули быстрой заделки NMC-KJSA2-FT-MT, спроектированные специально для использования с инструментом для быстрой заделки NMC-FT-TOOL. Модули выполнены в полностью экранированных корпусах из цинк-алюминиевого сплава, а компактные размеры позволяют использовать их в стандартных 24-портовых наборных патч-панелях высотой как в 1U, так и 0,5U.

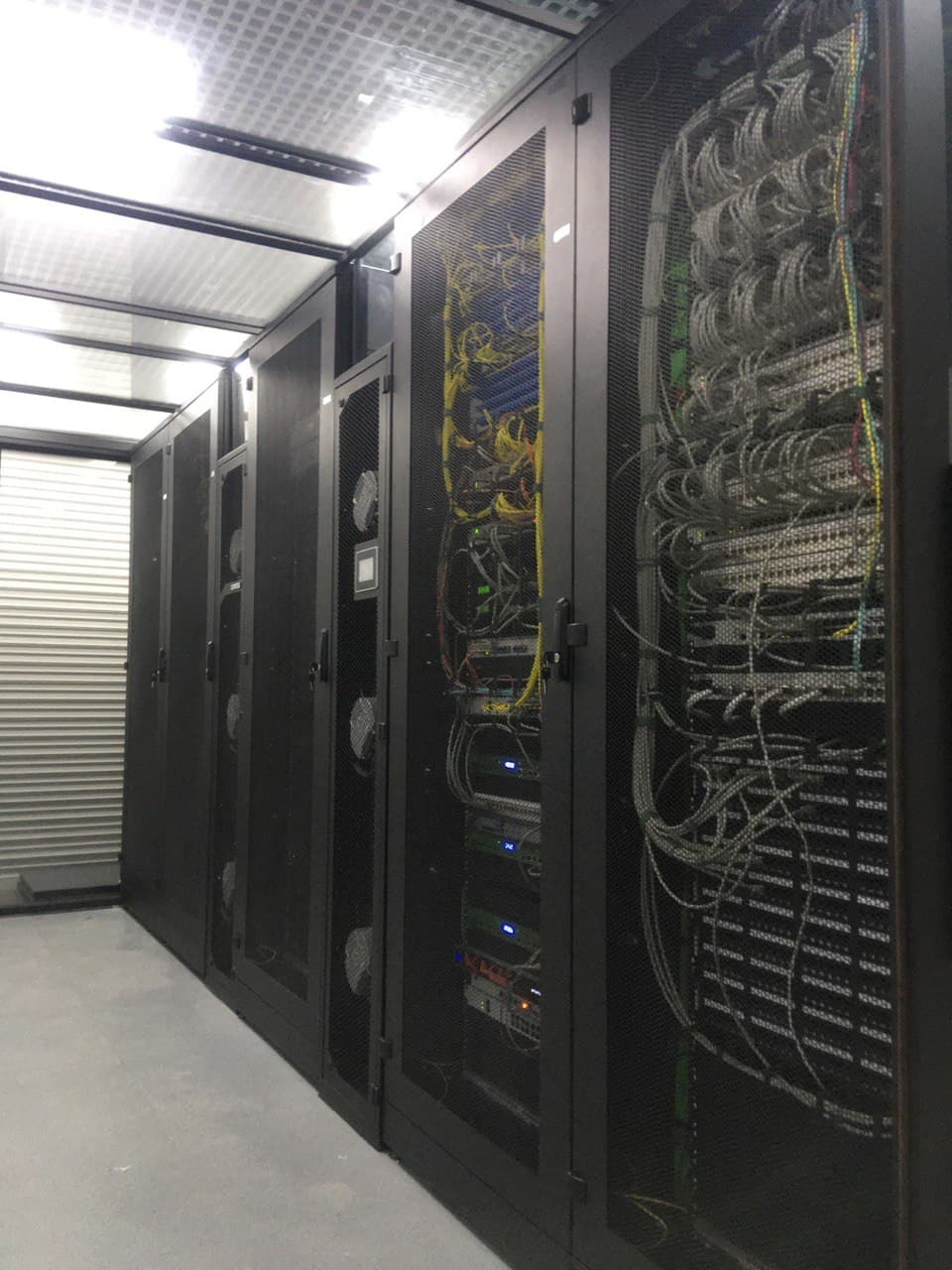

Полностью укомплектованные напольные шкафы TLK серии TFA

Все компоненты были распределены в серверные шкафы, которыми выступили напольные шкафы TLK серии TFATFA-478010-PEPE-BK. Шкафы этой серии используются как в сертифицированных СКС, так и в крупных офисах и ЦОДах, их отличительными чертами являются:

  • повышенная надежность и высокая грузоподъемность, которая позволяет размещать внутри самое тяжелое и габаритное активное оборудование;
  • эффективный теплообмен и широкие возможности настройки внутреннего пространства, за счет предусмотренных конструкцией шкафа съемных боковых стенок и дверей с большим углом открытия.

В проекте также задействовали аксессуары TLK: полки, вентиляторные блоки, блоки управляемых розеток и многое другое.

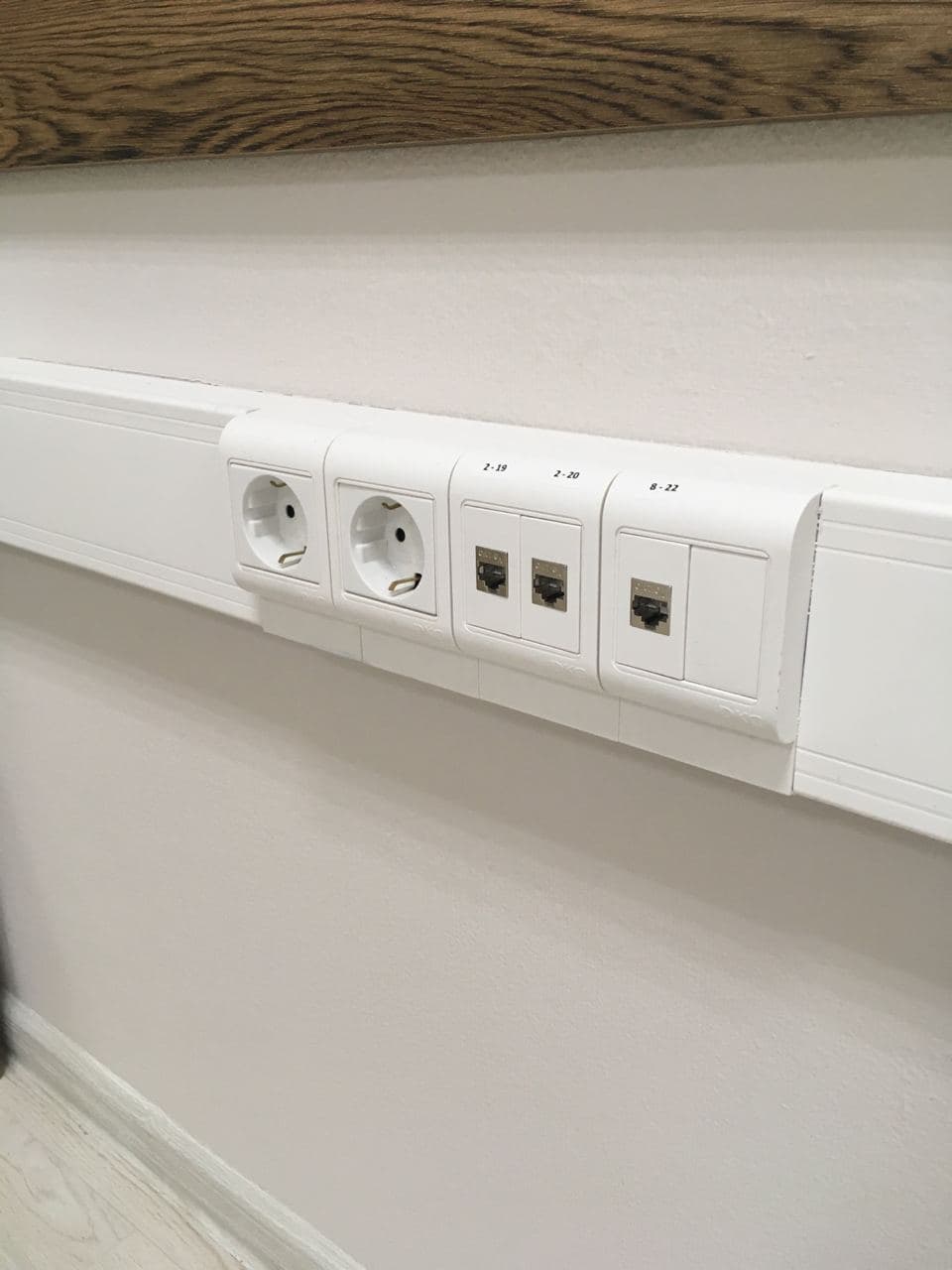

Коммутационные розетки NIKOMAX

Всего было проложено 86 км кабеля и создано 6433 порта категории 6А и 384 оптических SC порта, а также использованы:

  • 141 патч-панель категории 6А NMC-RP24SA2-1U-MT,
  • 3849 шнуров разной длины категории 6А,
  • 31 оптический кросс NIKOMAX,
  • 20 шкафов серии Classic III TFA-478010-PEPE-BK, полностью укомплектованных аксессуарами TLK.

Нельзя сказать, что проблем не было совсем, но те, которые возникали, решались оперативно и в кратчайшие сроки. Глобальной трудностью, с которой пришлось столкнуться при подготовке к реализации проекта, стал заказ оборудования — из-за пандемии сдвинулись его сроки поставки. Так, на нужный срок в необходимом объеме не оказалось кабеля 9-й серии, изначально заложенного в проект, поэтому после всех согласований его заменили на кабель 4-й серии NKL 4365C-LG (S/FTP кат. 7) с более высокими характеристиками.

Благодаря взаимодействию с партнером и слаженной работе отдела логистики все сложности удалось преодолеть: сроки поставки были синхронизированы с реализацией проекта, а возможное время простоя уменьшено.

Дмитрий Мельник, руководитель отдела системной гарантии ООО «АНТ» (участник ITG-Holding), так оценивает работу: «Получилось реализовать все задуманное, несмотря на необходимость решения многих технических задач в короткие сроки в условиях всеобщих ограничений по стране, направленных на борьбу с новой коронавирусной инфекцией COVID-19. Отдельно стоит отметить слаженную и продуктивную работу с партнерами в территориальных отделениях Тайле. Впечатления от итогового результата работы комплексной системы только самые положительные. Мы как системные интеграторы в очередной раз убедились в качестве и технологичности кабельно-проводниковой продукции и компонентных составляющих при построении современных высокоскоростных сетей связи».

Приемочная Комиссия Северо-западной электронной таможни тоже поделилась впечатлениями от сотрудничества: «По итогу все работы выполнены качественно и надлежащим образом в соответствии с 44-ФЗ и техническими решениями, заложенными проектной документацией. К исполнению установленных компонентов СКС нареканий нет, поскольку исторически сложилась положительная практика взаимодействия с продукцией данного производителя, что также подкрепляется 25-летней гарантией на СКС».
