Давайте рассмотрим трехфазное напряжение, т.к. в повседневной жизни мы сталкиваемся с ним нечасто, и приведем некоторые факты.

По отношению к нулю на всех трех фазах – напряжение 220 Вольт. А вот по отношению этих трех фаз друг к другу – на них 380 Вольт.

Получается, что если у нас есть трехфазное напряжение, то у нас есть три фазы с напряжением на каждой 220 В. Как же получается, что при сложении фаз напряжение 380 Вольт, а не 440? А все потому, что эти напряжения сдвинуты по фазе относительно друг друга на 120 градусов, а сумма их сложения не арифметическая, а геометрическая. Между любой парой фазных проводов действует линейное (или межфазное) напряжение, а между любым из фазных и нулевым – фазное. При нормальных эксплуатационных условиях линейное напряжение в 1,73 раза больше фазного. Так, если линейное напряжение 380 В, то фазное – 220 В.

Преимущества трехфазной сети:

  • Мощность ограничена только сечением проводов;

  • Экономия при трехфазном потреблении;
  • Питание промышленного оборудования.
  • Недостатки трехфазной сети 380 В:

  • Высокая стоимость оборудования;
  • Более опасное напряжение;
  • Максимальная мощность однофазных нагрузок ограничена.
  • Плюсы однофазной сети 220 В

  • Простота;
  • Меньшая стоимость;
  • Опасное напряжение ниже.
  • Минусы однофазной сети 220 В

  • Ограниченная мощность потребителя.
  • Практически все здания построены под электросеть 220 В, которая ограничивает входную мощность 15 кВт, и переходить на трехфазную сеть не всегда представляется возможным, т.к. это потребует полной замены электропроводки в здании. Конечно, можно попытаться распределить трехфазную сеть между потребителями, но не всегда это удается сделать достаточно хорошо, и очень часто приходится сталкиваться с перекосом фаз.

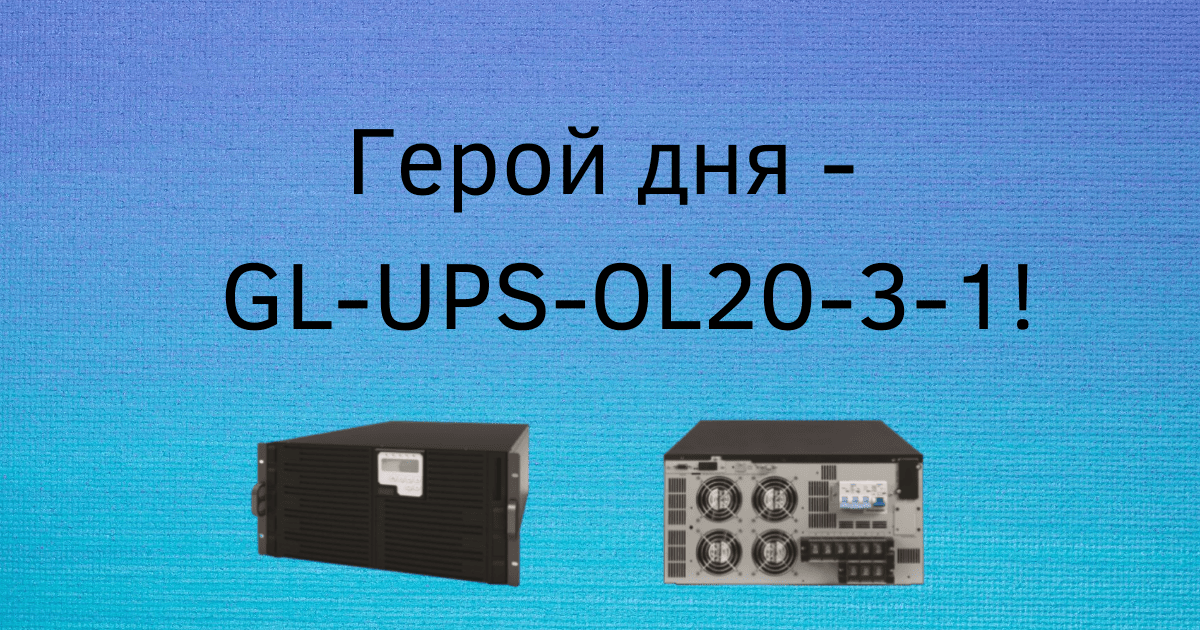

    Для решения этой проблемы существуют различные устройства на рынке, и мы с вами рассмотрим одно из них – это трехфазный ИБП, у которого на выходе одна фаза. Данные модели выпускаются, начиная от 10 кВА и заканчивая 20 кВА. Давайте поближе рассмотрим героя сегодняшнего повествования – источник бесперебойного питания GIGALINK GL-UPS-OL20-3-1.

    Данный ИБП с двойным преобразованием может справляться с нагрузкой до 18 кВт. Данная модель трехфазная, и поэтому эффективно разгружает нейтральный провод от гармоник тока и способствует надежной работе потребителей.

    Конструкция «двойное преобразование» несет в себе главное преимущество – время переключения на питание от батарей составит 0 секунд. Подобные модели из-за больших размеров инверторов не позволяют комплектовать в ИБП батареи, и поэтому к ней необходимо приобретать батарейные блоки или внешние АКБ большой емкости. А благодаря функции горячей замены батарейных блоков можно производить обслуживание АКБ без необходимости отключать ИБП. Время работы от батарей зависит только от их количества и емкости.

    Также есть возможность запуска от аккумуляторов даже при отсутствии входного электропитания. Жидкокристаллический дисплей как облегчит понимание статуса работы ИБП, так и поможет быстро выявить и понять возникшие проблемы. При этом его оснастили различными функциями защиты – защита от перегрузки, защита от короткого замыкания, защита от перегрева и защита от обратных токов.

    Подводя итоги, следует отметить, что пользователь при выборе модели ИБП должен принимать в расчет не только наличие необходимых потребительских свойств и соотношение цена/качество, но и надежность, удобство и стоимость сервисного обслуживания ИБП.
