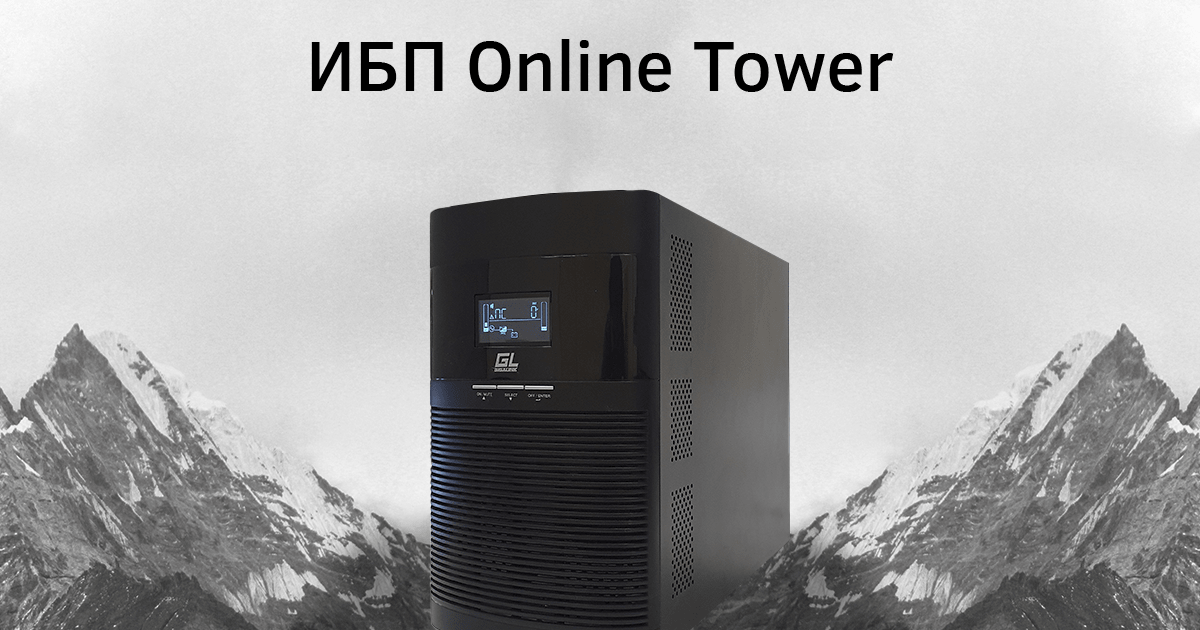

GIGALINK представляет рынку новую серию бюджетных источников бесперебойного питания под названием Tower.
В данную линейку входит 3 модели мощностью от 1000 до 3000 ВА. И сегодня мы поговорим об одном из представителей этого ряда – GL-UPS-OL03T-1-1. С показателями эффективности до 96% эти компактные ИБП в конструкции башенного типа могут помочь уменьшить потребление энергии без ущерба для производительности или надежности.
ИБП серии Tower оснащены трехступенчатой технологией зарядки, которая значительно продлевает срок службы батареи и оптимизирует время перезарядки по сравнению с традиционным вариантом.
ИБП серии Tower настраиваются под вашу систему с помощью отдельных групп розеток или сегментов нагрузки, которые можно программировать и контролировать (что позволяет определять приоритетные и критически важные устройства во время отключения электропитания).
ИБП Tower в стандартной комплектации поставляются с программным обеспечением для управления питанием View Power, которое легко интегрируется, что позволяет легко просматривать и управлять всей энергосистемой.
Модели серии Tower также оснащены коммуникационным отсеком для установки дополнительной карты сетевого управления. Она обеспечивает удобный удаленный мониторинг и управление ИБП через сеть и стандартный веб-браузер или программное обеспечение.
ИБП GL-UPS-OL03T-1-1
ИБП − это устройство, которое служит защитным барьером между электронным оборудованием и проблемами с входящим питанием. Он регулирует и отфильтровывает помехи питания, чтобы обеспечить его чистоту для ИТ-оборудования. ИБП также поставляет резервное питание от батареи в случае его сбоя.
В современных серверных беспрерывного доступа незапланированные перебои в подаче электроэнергии или нарушения качества питания могут повлечь за собой значительные финансовые потери для предприятий любого размера. Типичное время бесперебойной работы электросети 99,9%, но что это означает, если посчитать не в процентах, а в реальных часах?
Если провести простые расчеты, то получается 8 часов 45 минут 36 секунд, т.е. электропитания не будет почти 9 часов в год, а это полный рабочий день. Но такие высокие показатели доступности электросети есть не во всех городах. А что если предприятие удалено от электростанций?
Именно выбор правильного ИБП может помочь защитить компанию от подобных дорогостоящих инцидентов.
GL-UPS-OL03T-1-1 наиболее эффективен против пяти проблем с питанием: сбоев питания, падений напряжения, скачков напряжения, а также пониженного или повышенного напряжения. Обратимся к нему подробнее.
На передней панели GL-UPS-OL03T-1-1 расположен 3-кнопочный графический ЖК-дисплей, который предоставляет полезную информацию о ИБП, состоянии нагрузки, событиях, измерениях и настройках.
На панели управления доступны следующие функции:
выводится на экран расчетное время питания от АКБ, графический процент нагрузки, графическая емкость батареи, выходное напряжение, рабочий режим и информация о программируемых выходах.
показывает выходное напряжение, частоту или напряжение аккумуляторной батареи, эффективность и энергопотребление.
отображает тест батареи, сброс состояния ошибок, настройку сегментов нагрузки, очистку измерений энергопотребления и восстановление настроек.
позволяет изменять общие параметры продукта и устанавливать входные и выходные параметры, условия включения/выключения и конфигурацию батареи.
Тыльная сторона источника оборудована различными интерфейсами и разъемами. Подключение ИБП к электросети осуществляется с помощью стандартного кабеля IEC320 C19.
Здесь присутствуют выходные розетки типа Schuko, разделенные на два блока.
Один блок предназначен для подключения основной нагрузки и обеспечивается бесперебойным питанием постоянно.
Второй блок розеток, имеющий маркировку P1 (programmable), по умолчанию используется для питания некритичной нагрузки и при необходимости его можно отключить или перевести в режим полноценной защиты.
Кроме того, предусмотрена возможность задать максимальное время работы от батарей, по истечении которого подача питания на эту розетку будет автоматически отключена. Использование розеток Schuko в этой модели неслучайно, ведь традиционно к ИБП башенного типа подключаются или внешний блок розеток на стойке, или обычный удлинитель.
Как и подобает современному источнику бесперебойного питания, GL-UPS-OL03T-1-1 оборудован двумя портами RJ-45 для сквозного подключения сетевого или телефонного кабеля для защиты от импульсных помех.
Для управления ИБП администратор может использовать два интерфейса: последовательный RS-232 и USB (Type B).
В качестве опции для этой модели предусмотрен дополнительный слот для установки дополнительной платы сетевого интерфейса (SMNP), закрытый заглушкой. Кроме того, на тыльной стороне ИБП присутствует колодка с перемычкой аварийного отключения питания (Emergency power off function, EPO).
Нельзя не отметить, что на задней стенке присутствует отсек, подписанный как «External battery», который тоже закрыт заглушкой, что используется для подключения блока батарей. Это можно увидеть, открыв крышку корпуса модели.
Как уже было упомянуто, стандартным режимом работы данной модели при наличии в сети электропитания является двойное преобразование электроэнергии. Однако для снижения энергопотребления предусмотрен так называемый ECO-режим, который можно включить через меню.
При его активации ИБП работает следующим образом: если величина сетевого напряжения не выходит за пределы заданного в настройках диапазона значений, то ИБП автоматически переключается в байпасрежим, подавая напряжение с входного фильтра сразу на выходы. Но как только блок контроля зафиксирует наличие каких-либо отклонений от заданных параметров, ИБП возвращается в стандартный режим работы с двойным преобразованием электроэнергии. Таким образом, в режиме ECO схема работы данного ИБП аналогична моделям типа offline.
Отметим, что при достаточно высоком и стабильном качестве электропитания активация ECO-режима действительно позволяет снизить непроизводительный расход электроэнергии на несколько процентов.
Управлять настройками и режимами работы ИБП, а также осуществлять контроль за различными параметрами можно с компьютера при помощи приложения ViewPower, входящего в комплект поставки. Это программное обеспечение также можно скачать с сайта. Для реализации такой возможности ИБП необходимо подключить к COM- или USB-порту компьютера.
Приложение ViewPower представляет собой программу-сервер, доступ к которой осуществляется через веб-интерфейс (ViewPower GUI). Такое решение дает возможность управления и контроля за работой ИБП не только с данного ПК, но и с удаленных рабочих мест, подключенных к локальной сети. При этом приложение позволяет управлять сразу несколькими источниками, находящимися в различных комнатах или даже зданиях, так как в серии Tower предусмотрен слот для установки сетевой платы SNMP. При ее наличии ИБП можно подключить непосредственно к локальной сети, что очень удобно при использовании ИБП в серверных комнатах и отдельных помещениях (где вообще может не быть компьютеров).
Через интерфейс ViewPower можно управлять всеми настройками и режимами работы ИБП (в том числе включением и отключением питания), а также следить за текущим состоянием устройства. Здесь присутствует масса настроек, как весьма специфических, так и тех, что невозможно выставить с помощью встроенного меню управления.
У моделей ИБП Tower значение напряжения на выходе можно выбрать из четырех фиксированных значений: 208, 220, 230 или 240 В. По умолчанию оно составляет 230 В, а частота − 50 Гц.
Источник переключается на питание от батарей, когда напряжение в электросети превышает 300 В независимо от текущей нагрузки. Возврат к питанию от сети в такой ситуации осуществляется при снижении напряжения в ней до 290 В. Нижнее пороговое значение напряжения в электросети, при котором ИБП переключается на питание от батарей, зависит от текущей нагрузки.
Измеренное в ходе испытаний GL-UPS-OL03T-1-1 переключение на работу от батарей происходило при падении напряжения в сети до 115-120 В. На питание от электросети ИБП переключался при повышении напряжения до 130-135 В, что сходится с заявленными в спецификации данными при нагрузке в 60%. Время зарядки батарей до 90% номинальной емкости составляет около четырех часов, что соответствует действительности. Нельзя не отметить, что существует возможность увеличить силу тока заряда до 12 А вместо 1,5 А, т.к. представленная модель предназначена для работы с внешними емкими АКБ.
Рассмотренный в данной статье ИБП GL-UPS-OL03T-1-1 относится к типу online, благодаря чему обеспечивает питание подключенных устройств переменным напряжением правильной синусоидальной формы независимо от режима работы.
В числе достоинств модели ИБП Tower: возможность «горячей» замены батарей, дистанционного управления настройками и режимами работы с удаленного ПК, а также информативный ЖК-дисплей на панели управления. Также стоит отметить низкий (для моделей такой мощности) уровень шума.
В некоторых ситуациях пригодится возможность программного отключения одной из выходных розеток, что позволит увеличить время автономной работы наиболее критичных устройств за счет отключения менее важной нагрузки.
Таким образом, данный ИБП от GIGALINK – это бюджетная возможность защитить свой офис от проблем с электропитанием.
