Среди внушительного многообразия проводников особое место отводится коаксиальному кабелю, применяемому для передачи радиочастотных сигналов.

Строение коаксиального кабеля:


1. Центральный проводник, который может быть одиночным прямолинейным, многожильным или вовсе трубкой из сплавов меди, алюминия, стали и т.п.

2. Изоляция, обеспечивающая соосность двух проводников и диэлектрические свойства. Она может быть как полувоздушной, так и сплошной.

3. Внешний проводник, или экран, может быть исполнен из фольги, оплетки медной луженой проволокой, пленки, покрытой алюминием, и ленты из алюминиевых и медных сплавов.

4. Защитная оболочка (внешняя изоляция), направленная на защиту от внешних воздействий вплоть до UV-излучения.

Как же эти 4 компонента работают вместе? Очень просто: изоляционный материал разделяет центральный и внешний проводники, а защитная оболочка выполняет функцию, прямо указанную в ее названии.

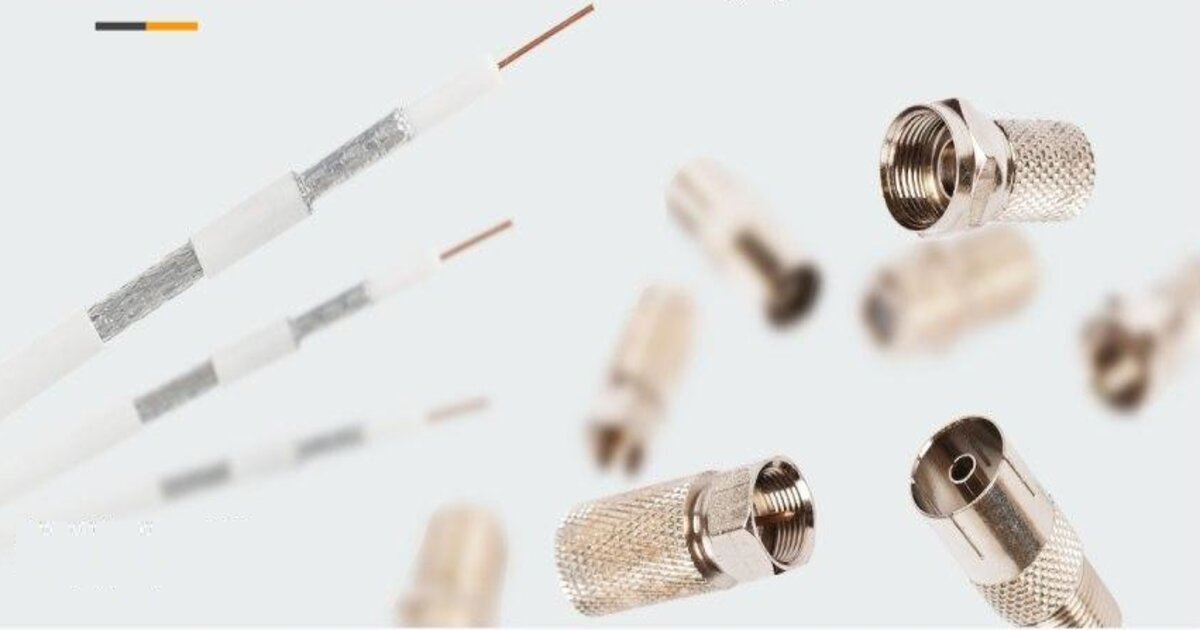

В продуктовом портфеле бренда NETLAN представлены несколько вариантов коаксиального кабеля:



Коаксиальный кабель
RG-6 и RG-11

Кабель RG-6 с центральным проводником из стали, плакированной медью, толщиной 1,02 мм, имеющий волновое сопротивление в 75 Ом, выполненный в оболочке, как из PVC, так и PE.

И коаксиальный кабель RG-11 с центральным проводником из стали, плакированной медью, толщиной 1,63 мм, имеющий волновое сопротивление в 75 Ом, выполненный в оболочке из PVC и PE (имеется модель с тросом для подвесной прокладки).

Различие данных видов кабеля заключается в диаметре центрального проводника (RG-6 − 1,02мм, RG-11 − 1,63мм), а, соответственно, в степени затухания и качестве сигнала. Поэтому на конце кабеля типа RG-11 сигнал будет лучше, а кабель типа RG-6 отличается большей гибкостью и удобством монтажа.

Кроме того, в NETLAN есть и аксессуары к нему:


1

2

3

Кабельные соединители (1), или высокочастотные разъемы, предназначенные для соединения двух частей коаксиального кабеля, на концах которого расположены коннекторы F-разъема.

Коннекторы (2), применяемые для оконцевания коаксиальных кабелей.

Адаптеры (3), накручивающиеся на коннекторы (подходят как для коннекторов RG-6, так и для RG-11). Есть вариант PAL-male и PAL-female.

В итоге мы видим, что в ассортименте NETLAN есть и кабель, и аксессуары к нему – готовый комплект для передачи радиочастотных электрических сигналов.
